控制流平坦化（Control Flow Flattening）是OLLVM中最重要的混淆技术之一。它的核心思想是将原本清晰的多分支控制流转换为一个基于switch语句的扁平循环结构，通过状态变量来控制程序的执行流程，从而大大增加逆向分析的难度。

原理

控制流平坦化的本质是将程序的控制流转换为状态机模式。在原程序中，控制流直接通过跳转指令（如jcc、jmp）来实现，这种结构在静态分析时过于暴露原逻辑。而平坦化技术将这种直接的控制流转换为间接的状态转换机制。

具体来说，平坦化过程将每个基本块(bb)视为状态机中的一个状态，程序的执行变成了状态之间的转换。所有的状态转换都通过一个统一的分发器（switch语句）来实现，而分发的依据是一个动态计算的状态变量。这样，原本可以通过静态分析直接看出的控制流路径，现在必须通过运行时的状态计算才能确定。

这种转换的巧妙之处在于，它保持了程序的功能完全不变，但将控制流的决策过程从编译时转移到了运行时，并且通过哈希计算等复杂操作来掩盖真实的状态转换逻辑，从而达到混淆的目的。

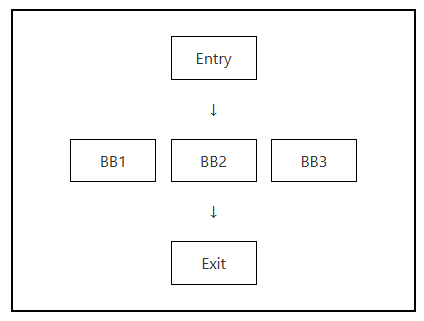

比如一个原始的程序如下：

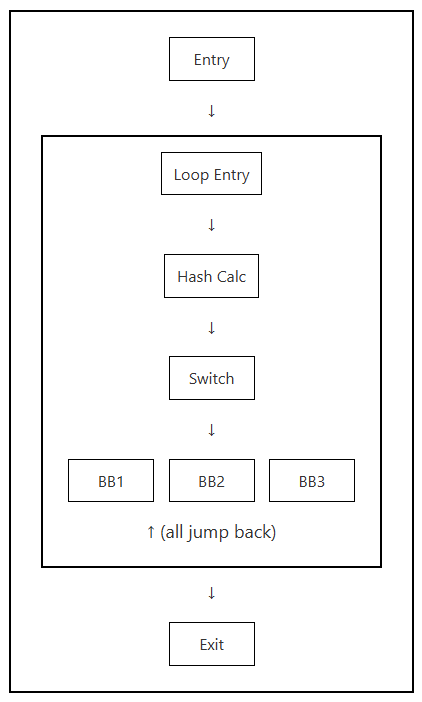

经过flat之后就变成了：

源码分析

对应实现代码路径：lib/Transforms/Obfuscate/Flattening.cpp

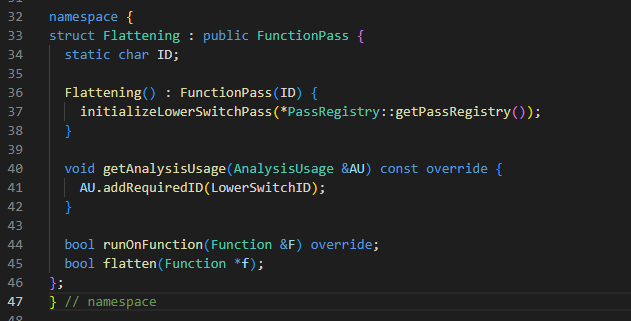

从继承的类为FunctionPass可以看到，Flat的处理单元为函数，实际处理逻辑在flatten中。

收集BB

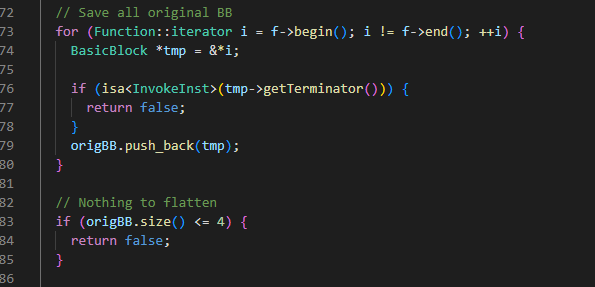

第一步是收集函数中所有的bb，排除异常处理和过小的函数。

InvokeInst在LLVM-IR中并不是单纯的call指令，而是类似带有三元语法的call指令。%result = invoke i32 @function(i32 %arg) to label %normal unwind label %exception，如果函数正常返回，跳转到%normal标签，否则跳转到%exception标签进行异常处理。

入口预处理

这一部分主要是为了处理下边这种类型的入口:

void func() {
    int x = 10;           // 入口bb的指令
    if (condition) {      // 入口bb的terminator
        goto BB1;
    } else {
        goto BB2;
    }
}

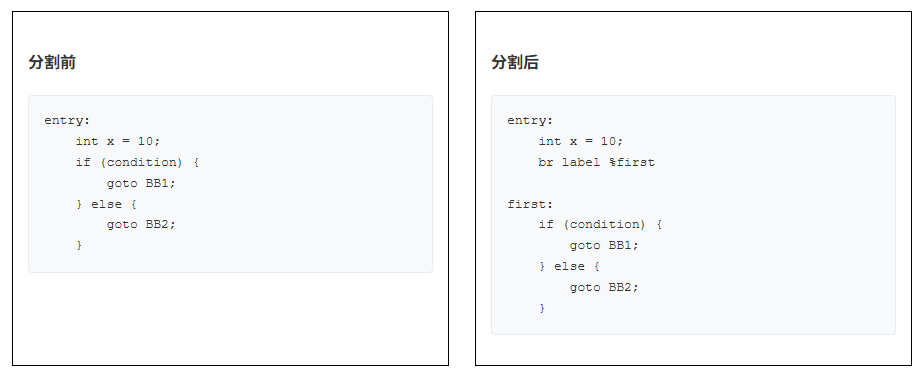

因为在flat下需要在入口bb处加入switchVar和hashVar的初始化代码，这里文字比较抽象，直接用图展示：

这样就保证了逻辑冲突，保证了入口bb提供干净的插入点。

状态分配

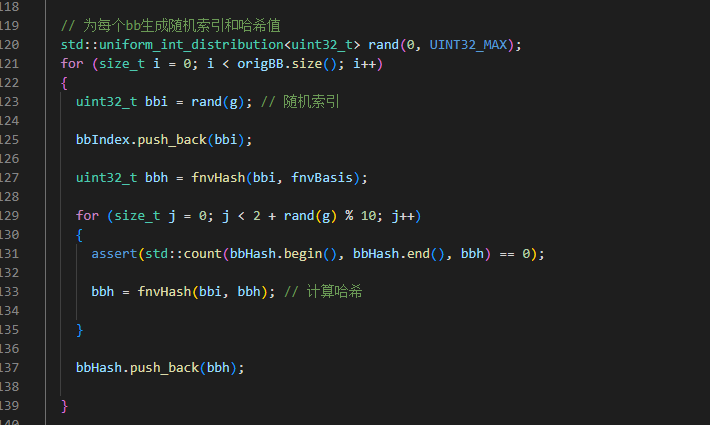

为每个bb分配唯一的状态标识，后续通过这些标识来控制程序流程

此时，每个bb就对应着一个随机索引。

这一步之后实际上就能得到接近于下边的逻辑：

while(true)
{
  switch(var)
  {
    case 0x1234:
      BB1; break;
    case 0x5678:
      BB2; break;
    case 0x9ABC:
      BB2; break;
    .....
  }
}

创建主循环结构

• switchVar：存储当前状态，初始值经过加密扰乱。
• loopEntry：主循环入口，加载switchVar并进行switch分发。
• loopEnd：循环结尾，所有bb执行完后跳转到这里，然后回到loopEntry。

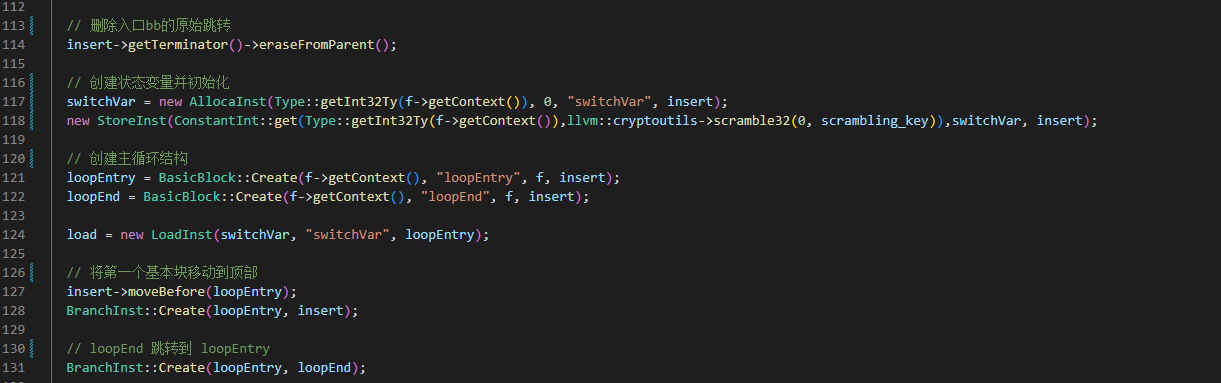

其中AllocaInst意为在栈上创建变量，ConstantInt::get 获取指定类型的常量数据，用于给分配的变量赋初值。另外这里有个细节需要讲解一下：

  /// \brief Creates a new BasicBlock.
  ///
  /// If the Parent parameter is specified, the basic block is automatically
  /// inserted at either the end of the function (if InsertBefore is 0), or
  /// before the specified basic block.
  static BasicBlock *Create(LLVMContext &Context, const Twine &Name = "",
                            Function *Parent = nullptr,
                            BasicBlock *InsertBefore = nullptr);

  loopEntry = BasicBlock::Create(f->getContext(), "loopEntry", f, insert);
  loopEnd = BasicBlock::Create(f->getContext(), "loopEnd", f, insert);

因为创建的两个bb都是插入在insert前，因此这两句执行完毕后，loopEntry、loopEnd、insert的关系是这样的loopEntry->loopEnd->insert，通过前边的代码逻辑可知，insert为第一个bb，当前的关系显然不合理，因此需要调整。

insert->moveBefore(loopEntry);

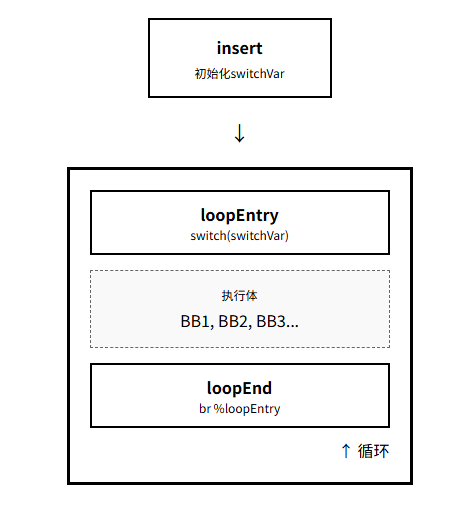

这样关系就变成了insert->loopEntry->loopEnd。最后再通过BranchInst::Create创建分支即可，最后得到如下结构：

接下来就是对分发器（执行体）进行实现。

switch分发器

首先预创建一个bb，然后将loopEnd连接到swDefault得到关系：loopEnd->swDefault。

对预创建的bb(swDefault)创建switch结构，设置条件为load（这个变量为上边的switchVar），并插入在loopEntry之后。

然后将f->begin()去除结尾bb后，将loopEntry连接在其后。这里f->begin()实际上与insert相同，而且我个人认为这里是重复操作。因为上边已经得到了insert->loopEntry->loopEnd这层关系，这里实际上就是把insert和loopEntry断开后又重新连接。

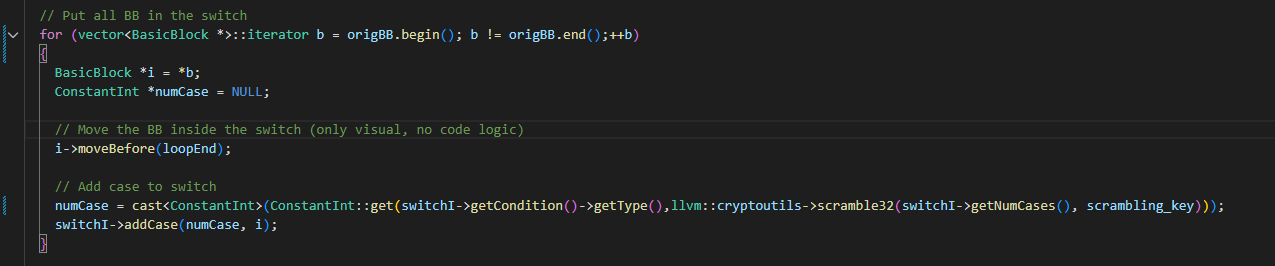

这里就是将所有的bb在switch中添加分支，将随机的编号和对应的基本块对应起来。

但是注意，这里如同注释所说，只仅仅是添加，并没有去做逻辑处理，因此此时的代码执行顺序是未知的。

分发逻辑修复

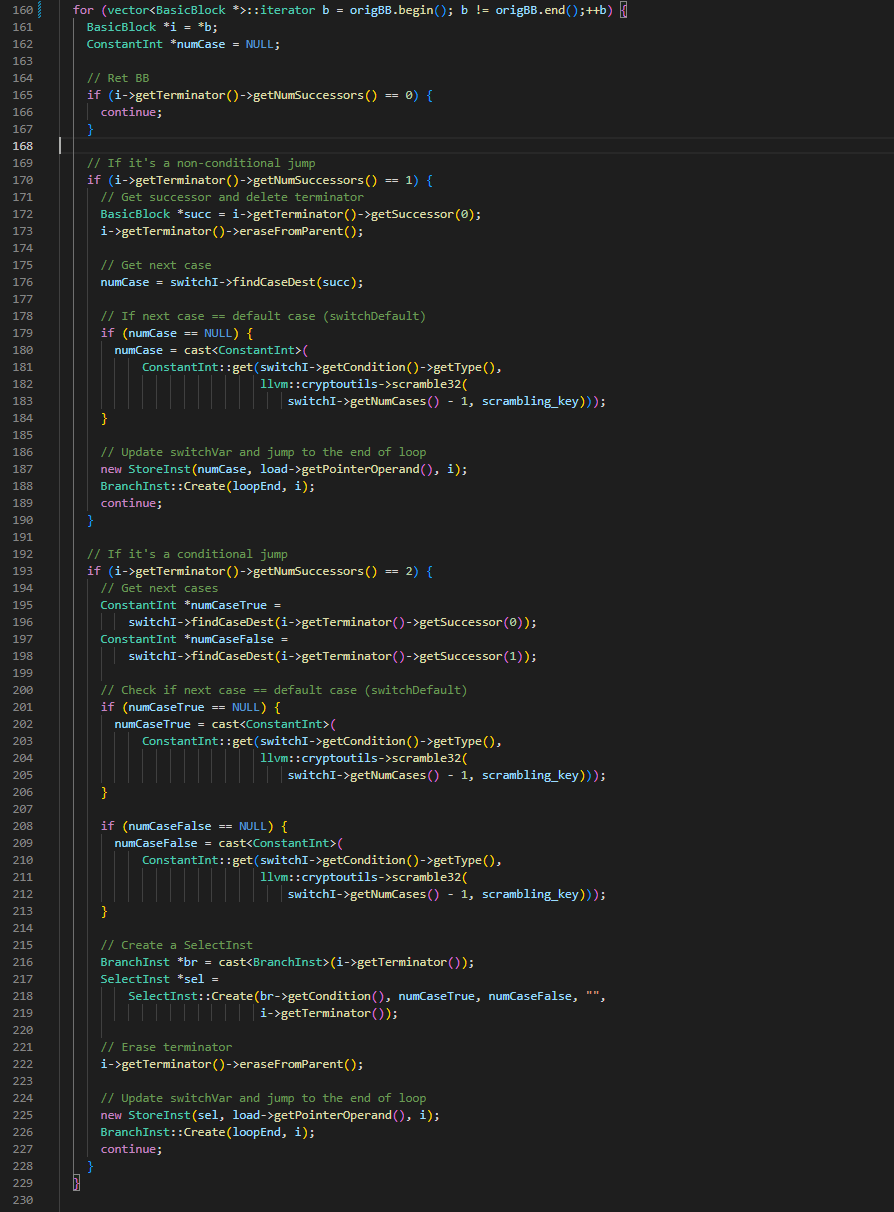

这一片就是处理bb之间的逻辑，llvm将处理分为三种情况：retBB(函数返回)、jmpBB（无条件跳转）、jccBB（条件跳转）。

retBB

该块是以ret结尾的结束块。这种块因为不需要重新回到分发器，所以不用做任何处理，直接进行continue。

jmp

通过后继结点是否为1进行判断是否为jmpBB。

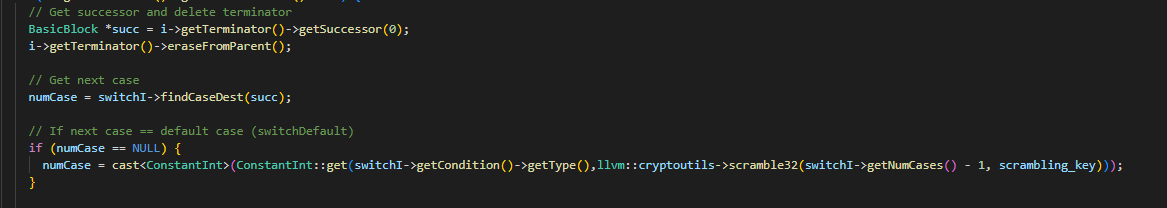

然后获取后继结点的numCase（case的条件）。

重新赋值switchVar后，将当前bb连接到loopEnd，重新进入分发器。

这一块处理就变成了。

; before flat
BB1: br label %BB3
BB2: br label %BB1
BB3: ret

; after flat
loopEntry:
    %val = load i32, %switchVar
    switch i32 %val [
        i32 case1, label %BB1
        i32 case2, label %BB2
        i32 case3, label %BB3
    ]

BB1:
    store case3, %switchVar    ; update switchVar
    br label %loopEnd

BB2:
    store case1, %switchVar    ; update switchVar
    br label %loopEnd

BB3:
    ret

jcc

通过后继结点是否为2进行判断是否为jccBB。

首先获取两个bb的numCase。

然后直接创建一个SelectInst语句，根据条件动态选择目标case值。

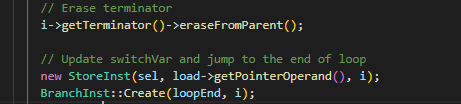

将当前bb连接到loopEnd，重新进入分发器。

这一部分经过处理后变为：

; before flat
BB1: br i1 %cond, label %BB2, label %BB3
BB2: br label %BB4
BB3: br label %BB4
BB4: ret

; after flat
loopEntry:
    %val = load i32, %switchVar
    switch i32 %val [
        i32 case1, label %BB1
        i32 case2, label %BB2
        i32 case3, label %BB3
        i32 case4, label %BB4
    ]

BB1:
    ; origin：br i1 %cond, label %BB2, label %BB3
    %next = select i1 %cond, i32 case2, i32 case3
    store %next, %switchVar                           ; update switchVar
    br label %loopEnd

BB2:
    ; origin：br label %BB4
    store case4, %switchVar    ; update switchVar
    br label %loopEnd

BB3:
    ; origin：br label %BB4
    store case4, %switchVar    ; update switchVar
    br label %loopEnd

BB4:
    ret

loopEnd:
    br label %loopEntry

修复后，基本上就可以将原始代码转为开头图片的效果。

FixStack

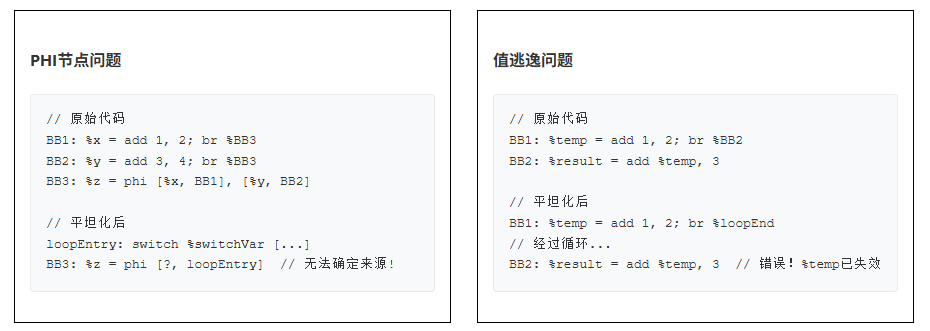

平坦化改变了程序的控制流结构后，会产生两个关键问题：PHI节点失效和寄存器值逃逸。由于将原始程序进行分割为不同bb后，会导致每个bb中部分变量或者寄存器的值和来源无法确定。

llvm对于这种处理思路是直接用栈来平替。

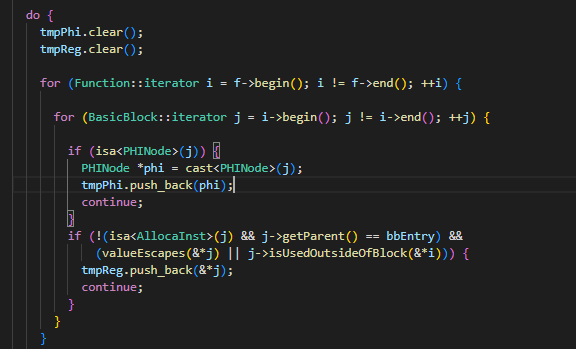

首先是收集所有的PHI Node和逃逸寄存器。

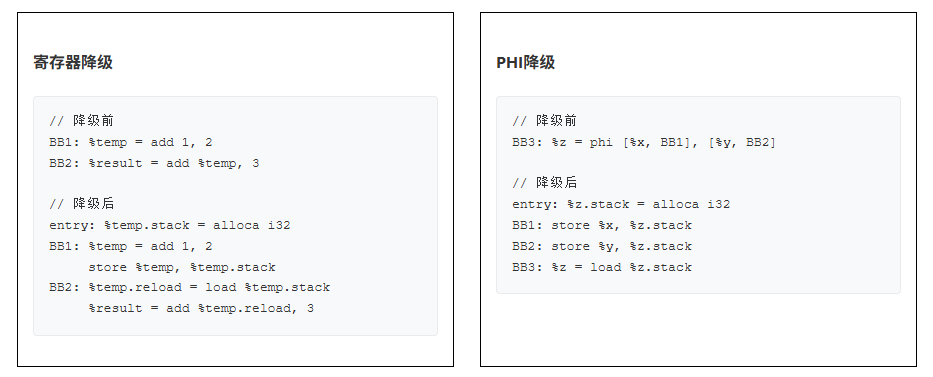

对于PHI Node节点通过函数DemotePHIToStack进行处理；逃逸寄存器通过DemoteRegToStack进行处理。这两个函数原理比较复杂，本人目前比较菜无法进行剖析。

总结

Flattening相对BCF复杂很多，但核心思路很巧妙，通过状态机+加密扰乱就能把控制流彻底打乱。自己琢磨了一些魔改思路：

1. 可以搞多层状态机嵌套，第一层switch分发到子状态机，第二层再分发到具体bb
2. 动态更新加密密钥，在某些bb里改scrambling_key，让后面的状态值用新密钥加密
3. 注入虚假状态，在switch里加永远不会执行的case，类似BCF的虚假分支
4. 把SelectInst换成复杂的算术运算来计算下一状态

对抗上感觉比BCF难多了，静态分析要破解加密+重建控制流，动态分析要跟踪switchVar变化。实战中肯定是BCF+Fla组合拳，单独用一种没啥意义。
