Windows线程本地储存_TLS分析

2025-01-23

一、何为TLS

ThreadLocalStore(TLS)，线程本地存储。PE文件中一种特殊的数据存储方式，同时也是Windows操作系统提供的一种机制，允许每个线程拥有自己的数据区，而不是共享同一个全局变量。在多线程模式下，有些变量需要支持每个线程独享一份的功能，这种每个线程独享的变量会放到每个线程专有的存储区域，允许每个线程拥有自己单独的变量实例，简而言之，我们可以说每个线程都可以有自己独立的变量实例，而不会干扰其他线程，在多线程环境下，使用TLS来实现线程私有的数据存储，确保了数据的安全性和隔离性。

二、例子分析

2.1 线程数据

#include <stdio.h>
#include <Windows.h>

__declspec(thread) int g_mydata = 1;

DWORD WINAPI thread_proc(LPVOID a)
{
    while (TRUE)
    {
        ++g_mydata;
        printf("[%d] g_mydata ptr = %p, value = %d\n", GetCurrentThreadId(), &g_mydata, g_mydata);
        Sleep(1000);
    }
    return 0;
}

int main()
{
    CloseHandle(CreateThread(NULL, 0, thread_proc, NULL, 0, NULL));
    Sleep(2000);
    CloseHandle(CreateThread(NULL, 0, thread_proc, NULL, 0, NULL));
    while (TRUE)
    {
        Sleep(1000);
    }
    return 0;
}

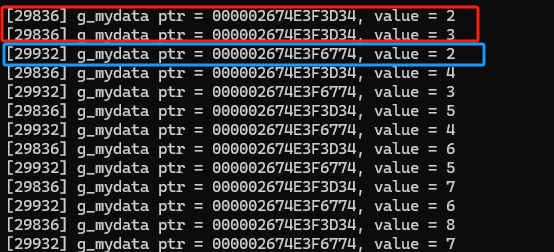

代码中使用了__declspec(thread)去修饰变量，指示编译器为每个线程创建此变量的独立副本。这是使用TLS的最简单方式，编译器会自动处理TLS数据段的创建，运行后查看进程效果：

可以看到两个线程中，g_mydata的地址和数据都互不相同，且不干扰。

2.2 TLS回调

#include <stdio.h>
#include <Windows.h>

#ifdef _M_IX86
#pragma comment (linker, "/INCLUDE:__tls_used")
#pragma comment (linker, "/INCLUDE:__tls_callback")
#else
#pragma comment (linker, "/INCLUDE:_tls_used")
#pragma comment (linker, "/INCLUDE:_tls_callback")
#endif

void NTAPI TLS_CALLBACK1(PVOID DllHandle, DWORD Reason, PVOID Reserved)
{
    char szMsg[80] = { 0, };
    sprintf_s(szMsg, sizeof(szMsg), "[%d]TLS_CALLBACK1() : DllHandle = %p, Reason = %d", GetCurrentThreadId(), DllHandle, Reason);
    printf("%s\n", szMsg);
}

EXTERN_C
#ifdef _M_X64
#pragma const_seg (".CRT$XLB")
const
#else
#pragma data_seg (".CRT$XLB")
#endif

//存储回调函数地址
PIMAGE_TLS_CALLBACK _tls_callback[] = { TLS_CALLBACK1,0 };

#pragma data_seg ()
#pragma const_seg ()

DWORD WINAPI thread_proc(LPVOID a)
{
    printf("thread_proc = %d\n", GetCurrentThreadId());
    return 0;
}

int main()
{
    printf("main enter\n");
    CloseHandle(CreateThread(NULL, 0, thread_proc, NULL, 0, NULL));
    Sleep(2000);
    CloseHandle(CreateThread(NULL, 0, thread_proc, NULL, 0, NULL));
    getchar();
    return 0;
}

这里解释一下代码：

4-10：这里使用条件编译来处理32位和64位的差异（注意区分下划线）。
- /INCLUDE:__tls_used或/INCLUDE:_tls_used用于强制链接器包含TLS目录，即使没有引用它。
- /INCLUDE:__tls_callback或/INCLUDE:_tls_callback：强制链接器包含TLS回调函数表。（因为下边有注册TLS函数）
12~17：TLS回调函数的实现，三个参数与DllMain同对应。
19~25：这里开始创建TLS回调函数表：
- EXTERN_C：确保使用C语言链接约定，因为C++编译后函数为别名，导致后续无法识别真正的TLS函数名。
- .CRT$XLB：特殊的段名，Windows加载器会识别此段中的TLS回调函数。
- _tls_callback[]：回调函数指针数组，以NULL(0)结尾。
- 64位平台使用常量段(const_seg)，32位平台使用数据段(data_seg)
33~37：普通线程，调用printf输出线程ID。
39~46：main函数创建两个线程，创建前后间隔2秒，然后通过getchar卡住程序。

运行代码看看效果：

Reason从MSDN给出的定义如下：

#define DLL_PROCESS_ATTACH   1
#define DLL_THREAD_ATTACH    2
#define DLL_THREAD_DETACH    3
#define DLL_PROCESS_DETACH   0

因此可以得出结论：TLS回调执行的时机在线程创建时和结束时。由于main函数本身就是一个主线程，因此在main函数执行前，触发了一次TLS回调，但为什么main线程结束后，没有调用TLS？这个在后边分析会知道。

三、TLS分析

给TLS_CALLBACK1函数添加一个int3断点，然后使用windbg挂起。

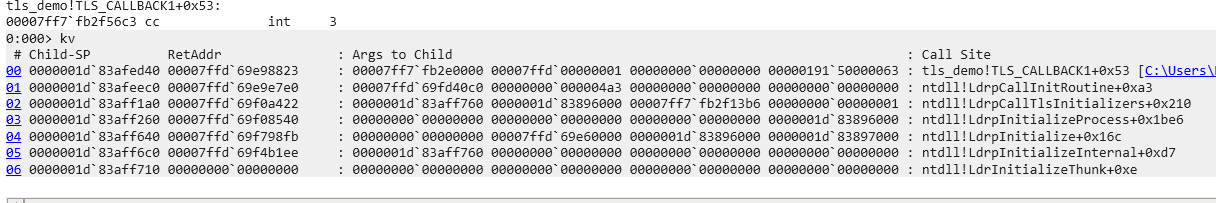

断点触发后，查看堆栈。

发现顶层的来源为ntdll!LdrInitializeThunk，这个函数如果分析过NtCreateThread函数朋友就知道，这是线程函数的真正入口，并且还是一个APC函数。NtCreateThread调用后会构造TEB和其他一些列数据，最后插入APC进行触发线程执行。这里我们并不关心内核是怎么给APC插入的，我们只关心TLS是怎么被触发并调用的。
