x86系统调用

2024-10-05

1、R3进入R0

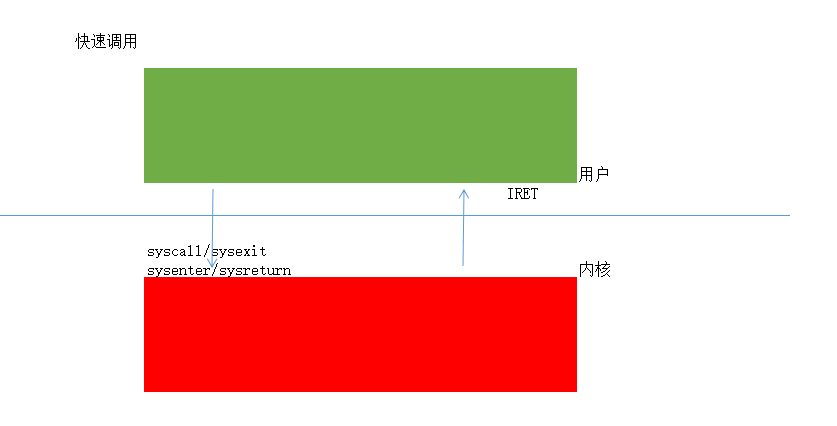

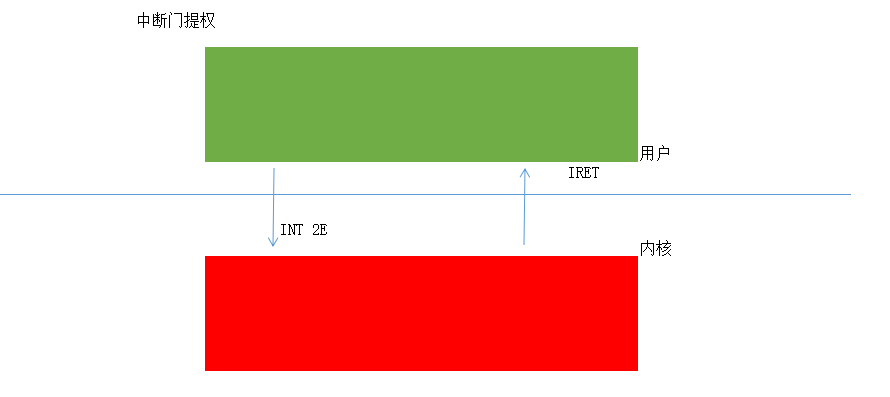

WindowsXp前R3进入R0都是依靠中断门(0x2E)进行提权，这种提权方式较为复杂，需要压入SS、CS、EIP、ESP等等一系列复杂操作。因此Xp后引入快速调用(FastCall)。

x86使用的是sysenter/sysreturn,x64是syscall/sysexit。

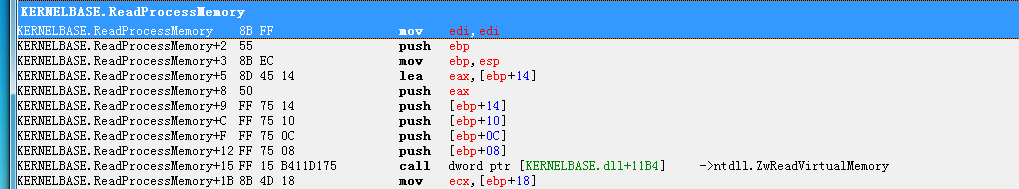

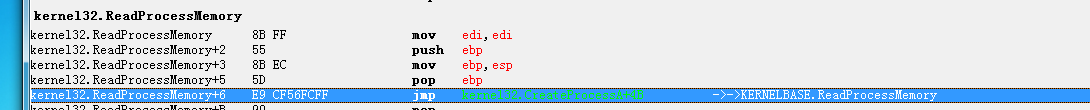

以APIReadProcessMemory为例，使用CE跳转到该函数，然后手动跟踪。

可以看到调用过程如下：

Text
1
kernel32.ReadProcessMemory->kernelbase.ReadProcessMemory->ntdll.ZwReadVirtualMemory

“Window7有一项变化，即对Kernel32.dll做了重构，引入KernelBase.dll，把原本实现在Kernel32.dll中的逻辑移到Kernelbase.dll中，Kernel32只保留了接口，这样修改后，负责用户空间开发的团队只需要使用稳定版本的Kernel32.dll，不需要频繁更新，负责内核空间的团队如果对底层做修改，一般只需要修改Kernelbase.dll，不需要更新Kernel32.dll，两个团队之间的相互牵制大大减少。” –《软件调试-卷二：Windows平台调试(上)》

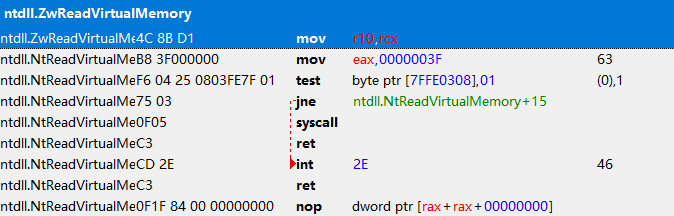

其中ZwReadVirtualMemory中只通过一条call [edx]即可完成函数调用，实际上edx指向的地址为_KUSER_SHARED_DATA中的成员SystemCall，该成员保存着快速调用函数的入口。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
//0x5f0 bytes (sizeof)
struct _KUSER_SHARED_DATA
{
    ULONG TickCountLowDeprecated;                                           //0x0
    ULONG TickCountMultiplier;                                              //0x4
    volatile struct _KSYSTEM_TIME InterruptTime;                            //0x8
    volatile struct _KSYSTEM_TIME SystemTime;                               //0x14
    volatile struct _KSYSTEM_TIME TimeZoneBias;                             //0x20
    USHORT ImageNumberLow;                                                  //0x2c
    USHORT ImageNumberHigh;                                                 //0x2e
    WCHAR NtSystemRoot[260];                                                //0x30
    ULONG MaxStackTraceDepth;                                               //0x238
    ULONG CryptoExponent;                                                   //0x23c
    ULONG TimeZoneId;                                                       //0x240
    ULONG LargePageMinimum;                                                 //0x244
    ULONG Reserved2[7];                                                     //0x248
    enum _NT_PRODUCT_TYPE NtProductType;                                    //0x264
    UCHAR ProductTypeIsValid;                                               //0x268
    ULONG NtMajorVersion;                                                   //0x26c
    ULONG NtMinorVersion;                                                   //0x270
    UCHAR ProcessorFeatures[64];                                            //0x274
    ULONG Reserved1;                                                        //0x2b4
    ULONG Reserved3;                                                        //0x2b8
    volatile ULONG TimeSlip;                                                //0x2bc
    enum _ALTERNATIVE_ARCHITECTURE_TYPE AlternativeArchitecture;            //0x2c0
    ULONG AltArchitecturePad[1];                                            //0x2c4
    union _LARGE_INTEGER SystemExpirationDate;                              //0x2c8
    ULONG SuiteMask;                                                        //0x2d0
    UCHAR KdDebuggerEnabled;                                                //0x2d4
    UCHAR NXSupportPolicy;                                                  //0x2d5
    volatile ULONG ActiveConsoleId;                                         //0x2d8
    volatile ULONG DismountCount;                                           //0x2dc
    ULONG ComPlusPackage;                                                   //0x2e0
    ULONG LastSystemRITEventTickCount;                                      //0x2e4
    ULONG NumberOfPhysicalPages;                                            //0x2e8
    UCHAR SafeBootMode;                                                     //0x2ec
    union
    {
        UCHAR TscQpcData;                                                   //0x2ed
        struct
        {
            UCHAR TscQpcEnabled:1;                                          //0x2ed
            UCHAR TscQpcSpareFlag:1;                                        //0x2ed
            UCHAR TscQpcShift:6;                                            //0x2ed
        };
    };
    UCHAR TscQpcPad[2];                                                     //0x2ee
    union
    {
        ULONG SharedDataFlags;                                              //0x2f0
        struct
        {
            ULONG DbgErrorPortPresent:1;                                    //0x2f0
            ULONG DbgElevationEnabled:1;                                    //0x2f0
            ULONG DbgVirtEnabled:1;                                         //0x2f0
            ULONG DbgInstallerDetectEnabled:1;                              //0x2f0
            ULONG DbgSystemDllRelocated:1;                                  //0x2f0
            ULONG DbgDynProcessorEnabled:1;                                 //0x2f0
            ULONG DbgSEHValidationEnabled:1;                                //0x2f0
            ULONG SpareBits:25;                                             //0x2f0
        };
    };
    ULONG DataFlagsPad[1];                                                  //0x2f4
    ULONGLONG TestRetInstruction;                                           //0x2f8
    ULONG SystemCall;                                                       //0x300
    ULONG SystemCallReturn;                                                 //0x304
    ULONGLONG SystemCallPad[3];                                             //0x308
    union
    {
        volatile struct _KSYSTEM_TIME TickCount;                            //0x320
        volatile ULONGLONG TickCountQuad;                                   //0x320
        ULONG ReservedTickCountOverlay[3];                                  //0x320
    };
    ULONG TickCountPad[1];                                                  //0x32c
    ULONG Cookie;                                                           //0x330
    ULONG CookiePad[1];                                                     //0x334
    LONGLONG ConsoleSessionForegroundProcessId;                             //0x338
    ULONG Wow64SharedInformation[16];                                       //0x340
    USHORT UserModeGlobalLogger[16];                                        //0x380
    ULONG ImageFileExecutionOptions;                                        //0x3a0
    ULONG LangGenerationCount;                                              //0x3a4
    ULONGLONG Reserved5;                                                    //0x3a8
    volatile ULONGLONG InterruptTimeBias;                                   //0x3b0
    volatile ULONGLONG TscQpcBias;                                          //0x3b8
    volatile ULONG ActiveProcessorCount;                                    //0x3c0
    volatile USHORT ActiveGroupCount;                                       //0x3c4
    USHORT Reserved4;                                                       //0x3c6
    volatile ULONG AitSamplingValue;                                        //0x3c8
    volatile ULONG AppCompatFlag;                                           //0x3cc
    ULONGLONG SystemDllNativeRelocation;                                    //0x3d0
    ULONG SystemDllWowRelocation;                                           //0x3d8
    ULONG XStatePad[1];                                                     //0x3dc
    struct _XSTATE_CONFIGURATION XState;                                    //0x3e0
};

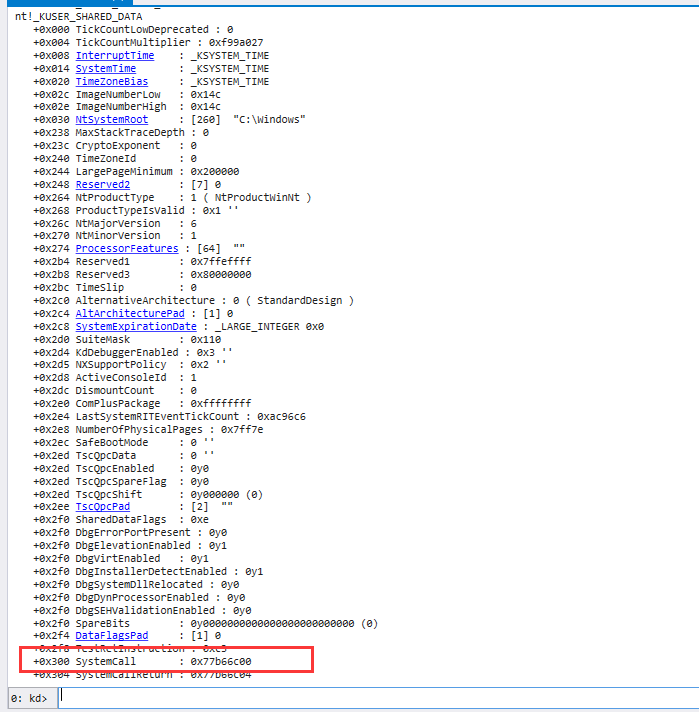

_KUSER_SHARED_DATA是R0和R3共享的一段内存，其中R3只有读权限，R0有读写权限。将edx的值减掉0x300可得到地址头。在R0下地址为fffe0000。随便附加一个R3进程，然后查看7ffe0000。

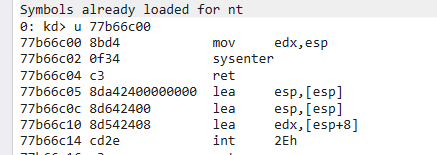

使用Windbg查看一下该处函数。

这里没有显示符号，到ce看一下。

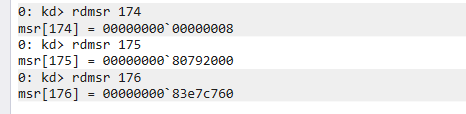

实际上叫做KiFastSystemCall。其中sysenter指令执行时会跳转到MSR[176]指向的函数地址。快速调用之所以比中断门提权快是因为，快速调用进入内核的时，CS、SS、EIP、ESP均来自MSR寄存器，CPU直接读取后即可进入提权操作，并且快速调用中会自己保护上下文环境。中断门需要自己压参数，和保护上下文，性能上不如直接读取CPU寄存器快。

索引 说明
174H CS
175H ESP
176H EIP

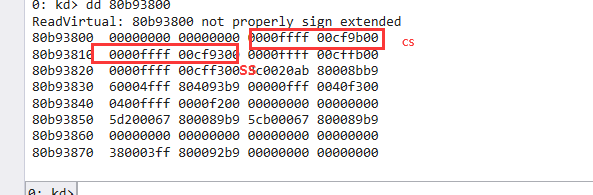

SS=CS的值+8，因为SS的描述符是紧随着CS的描述符。

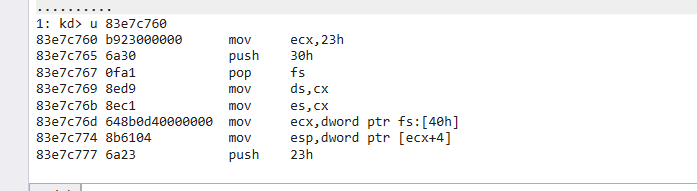

使用windbg查看176位置的函数。

由于没有加载出符号，但实际上这个函数是KiFastCallEntry

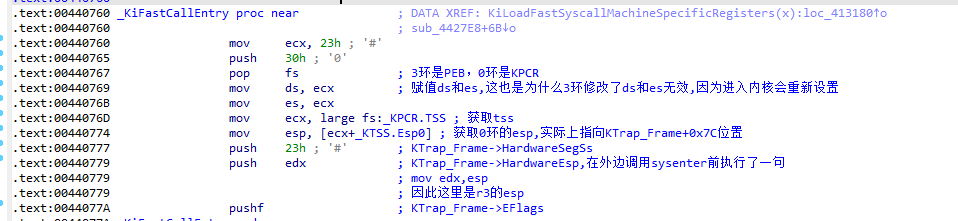

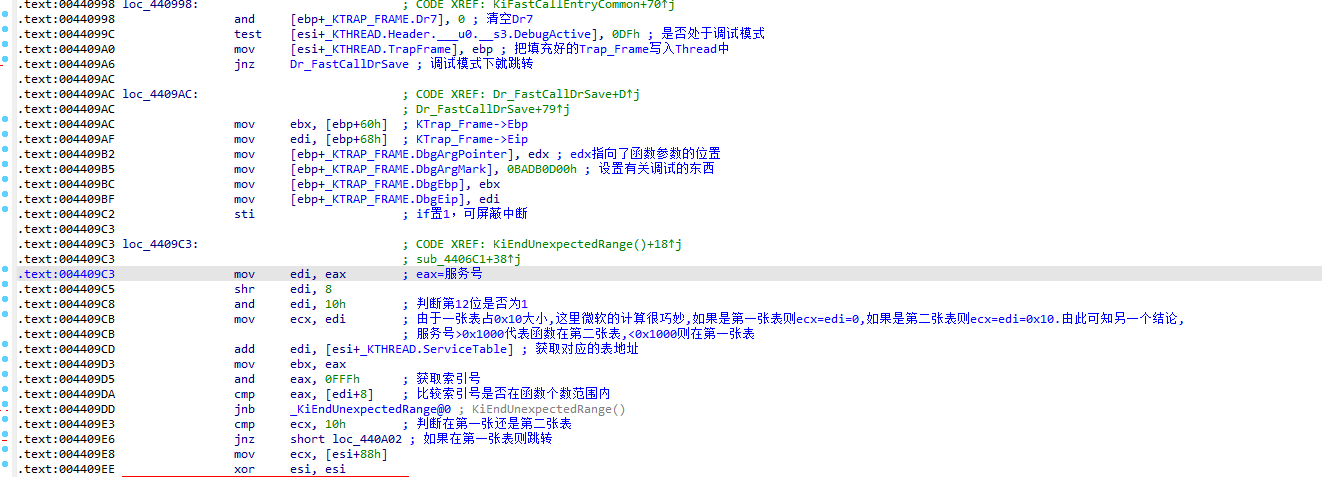

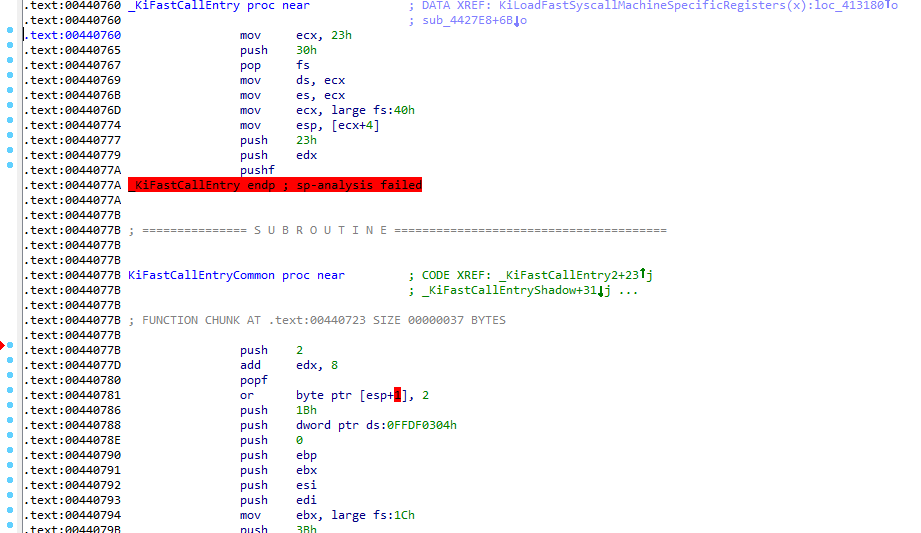

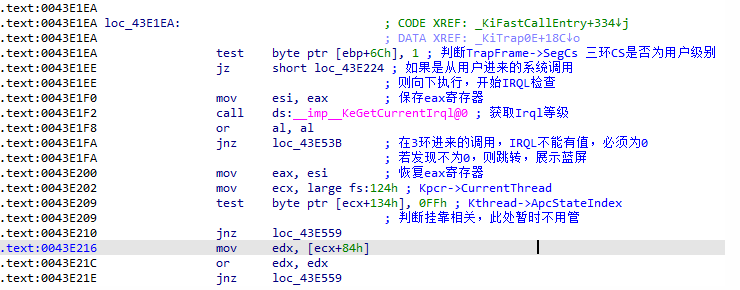

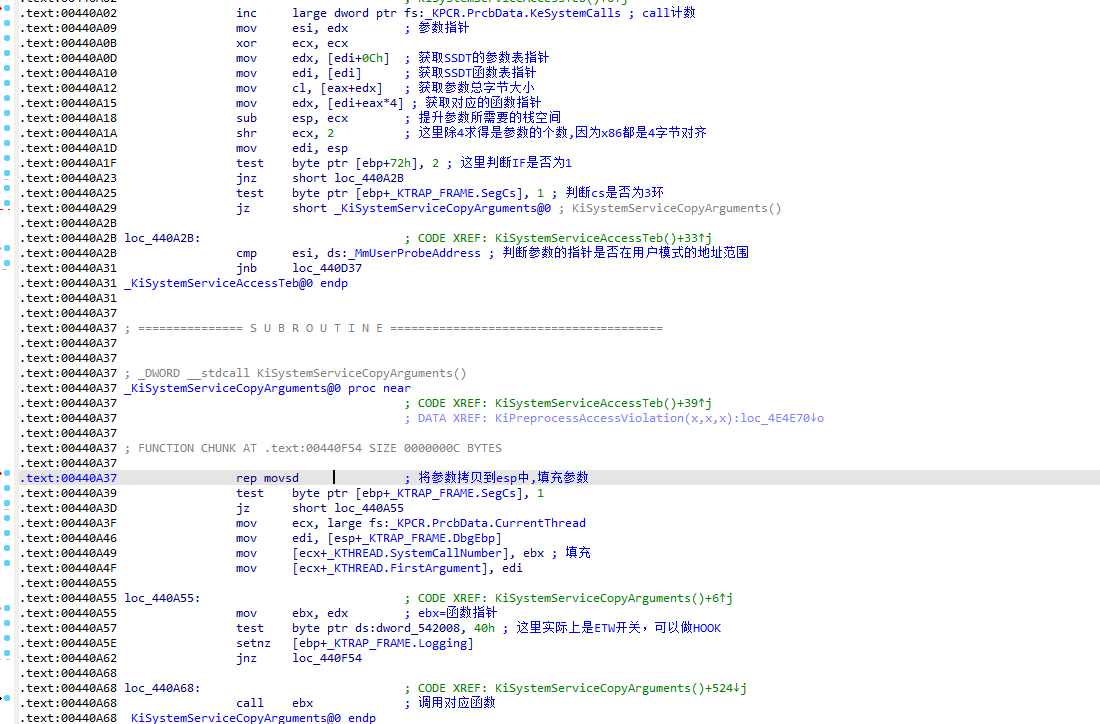

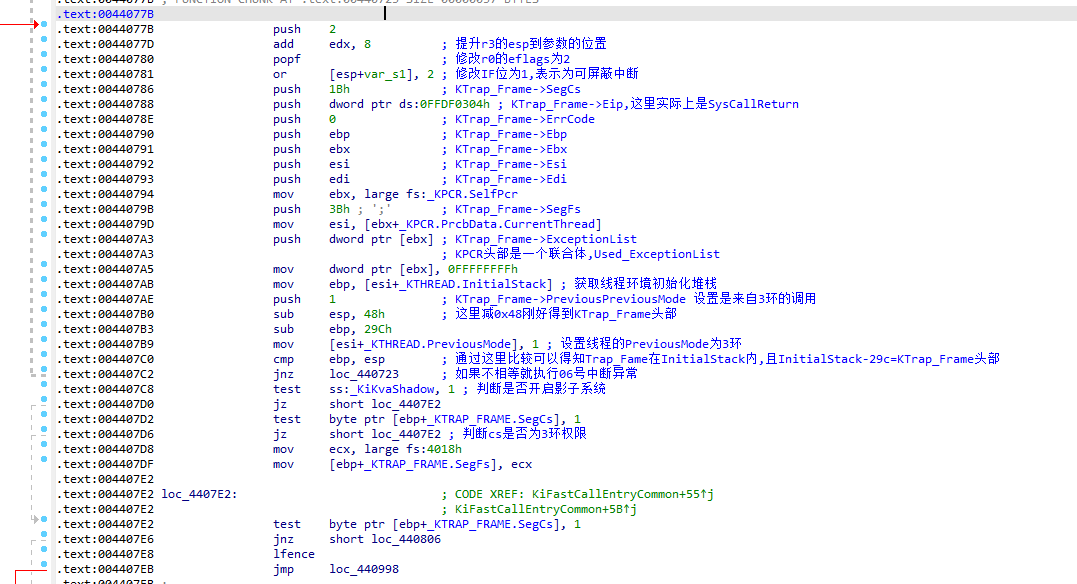

1.2 分析KiFastCallEntry

IDA中会看到还有一个KiFastCallEntry2，这是因为不是所有API都是过这个KiFastCallEntry，那个2是为了兼容其他框架。

这里需要了解两个结构体，KPCR和KTrap_Frame

  • fs:[30]：在3环时，该处指向的是PEB结构，0环下指向_KPCR结构。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
//0x3748 bytes (sizeof)
struct _KPCR
{
    union
    {
        struct _NT_TIB NtTib;                                               //0x0
        struct
        {
            struct _EXCEPTION_REGISTRATION_RECORD* Used_ExceptionList;      //0x0
            VOID* Used_StackBase;                                           //0x4
            VOID* Spare2;                                                   //0x8
            VOID* TssCopy;                                                  //0xc
            ULONG ContextSwitches;                                          //0x10
            ULONG SetMemberCopy;                                            //0x14
            VOID* Used_Self;                                                //0x18
        };
    };
    struct _KPCR* SelfPcr;                                                  //0x1c
    struct _KPRCB* Prcb;                                                    //0x20
    UCHAR Irql;                                                             //0x24
    ULONG IRR;                                                              //0x28
    ULONG IrrActive;                                                        //0x2c
    ULONG IDR;                                                              //0x30
    VOID* KdVersionBlock;                                                   //0x34
    struct _KIDTENTRY* IDT;                                                 //0x38
    struct _KGDTENTRY* GDT;                                                 //0x3c
    struct _KTSS* TSS;                                                      //0x40
    USHORT MajorVersion;                                                    //0x44
    USHORT MinorVersion;                                                    //0x46
    ULONG SetMember;                                                        //0x48
    ULONG StallScaleFactor;                                                 //0x4c
    UCHAR SpareUnused;                                                      //0x50
    UCHAR Number;                                                           //0x51
    UCHAR Spare0;                                                           //0x52
    UCHAR SecondLevelCacheAssociativity;                                    //0x53
    ULONG VdmAlert;                                                         //0x54
    ULONG KernelReserved[14];                                               //0x58
    ULONG SecondLevelCacheSize;                                             //0x90
    ULONG HalReserved[16];                                                  //0x94
    ULONG InterruptMode;                                                    //0xd4
    UCHAR Spare1;                                                           //0xd8
    ULONG KernelReserved2[17];                                              //0xdc
    struct _KPRCB PrcbData;                                                 //0x120
};
  • KTrap_Frame：栈帧，由于R3切换到R0，环境产生改变，因此需要保存。这个结构就是用来保存R3切换到R0的环境。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
//0x8c bytes (sizeof)
struct _KTRAP_FRAME
{
    ULONG DbgEbp;                                                           //0x0
    ULONG DbgEip;                                                           //0x4
    ULONG DbgArgMark;                                                       //0x8
    ULONG DbgArgPointer;                                                    //0xc
    USHORT TempSegCs;                                                       //0x10
    UCHAR Logging;                                                          //0x12
    UCHAR Reserved;                                                         //0x13
    ULONG TempEsp;                                                          //0x14
    ULONG Dr0;                                                              //0x18
    ULONG Dr1;                                                              //0x1c
    ULONG Dr2;                                                              //0x20
    ULONG Dr3;                                                              //0x24
    ULONG Dr6;                                                              //0x28
    ULONG Dr7;                                                              //0x2c
    ULONG SegGs;                                                            //0x30
    ULONG SegEs;                                                            //0x34
    ULONG SegDs;                                                            //0x38
    ULONG Edx;                                                              //0x3c
    ULONG Ecx;                                                              //0x40
    ULONG Eax;                                                              //0x44
    ULONG PreviousPreviousMode;                                             //0x48-----R0用
    struct _EXCEPTION_REGISTRATION_RECORD* ExceptionList;                   //0x4c
    ULONG SegFs;                                                            //0x50
    ULONG Edi;                                                              //0x54
    ULONG Esi;                                                              //0x58
    ULONG Ebx;                                                              //0x5c
    ULONG Ebp;                                                              //0x60
    ULONG ErrCode;                                                          //0x64
    ULONG Eip;                                                              //0x68
    ULONG SegCs;                                                            //0x6c
    ULONG EFlags;                                                           //0x70-----R3用
    ULONG HardwareEsp;                                                      //0x74
    ULONG HardwareSegSs;                                                    //0x78
    ULONG V86Es;                                                            //0x7c	虚拟8086模式下，保护模式下不用
    ULONG V86Ds;                                                            //0x80
    ULONG V86Fs;                                                            //0x84
    ULONG V86Gs;                                                            //0x88
};

2、系统服务描述表

由上边分析可知，最后调用的函数来自于一个ServiceTable，这个叫做服务表，一共有两张，一张叫做SystemServiceDecriptionTable，另一张叫做SystemServiceDecriptionTableShadow其中后边这张只有带有UI的程序才会存在。

1
2
3
4
5
6
7
8
9
10
11
12
typedef struct _KSERVICE_TABLKSERVICE_TABLE_DESCRIPTORE_DESCRIPTOR
{
    PULONG_PTR FuncPoint;	//指向函数表
    PULONG Count;			//调用的次数
    PULONG Limit;			//函数个数
    PUCHAR ArgsPoint;		//参数列表
}KSERVICE_TABLE_DESCRIPTOR, *PKSERVICE_TABLE_DESCRIPTOR;

#define NUMBER_SERVICE_TABLES 2

KSERVICE_TABLE_DESCRIPTOR KeServiceDescriptorTable[NUMBER_SERVICE_TABLES]
KSERVICE_TABLE_DESCRIPTOR KeServiceDescriptorTableShadow[NUMBER_SERVICE_TABLES]

Windows中提供了一个导出的全局变量SystemServicesDescriptorTable，也叫SSDT。这个全局变量存储了系统服务表的地址，但仅存储了第一张表的地址。

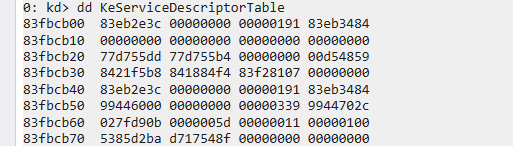

在windbg中输入命令 dd KeServiceDescriptorTable查看该全局变量。

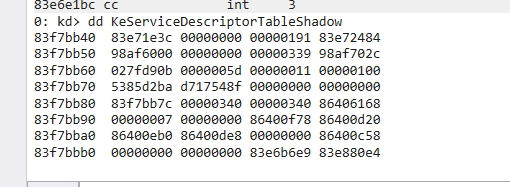

一张表共0x10个字节，也解释微软在上边通过服务号计算表的算法为什么利用0x10算。内核中还有一个全局变量称为SSDT Shadow，该变量未导出，但可以查看所有的系统服务表。在windbg中输入命令 dd KeServiceDescriptorTableShadow，也叫SSSDT。查看该全局变量。可以看到所有的系统服务表。

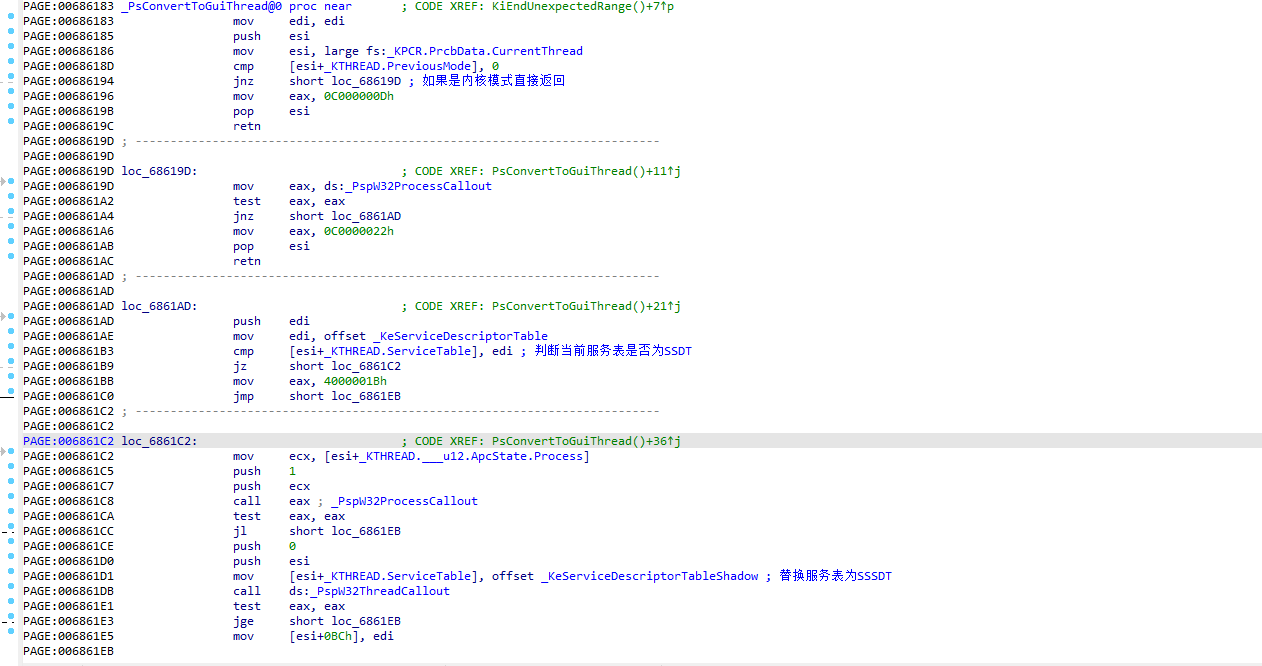

2.1 分析SSSDT初始化

2.2 服务号

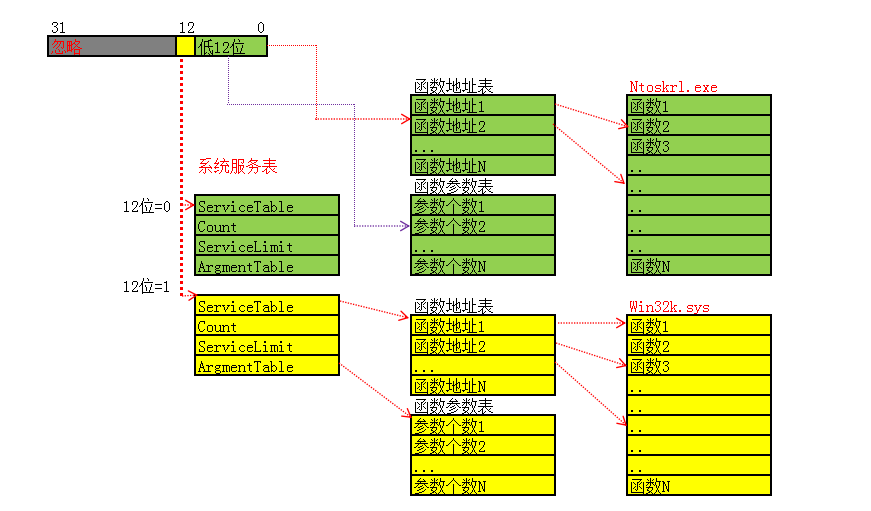

小技巧：服务号>0x1000是SSSDT，小于0x1000是SSDT。

3、R0回R3

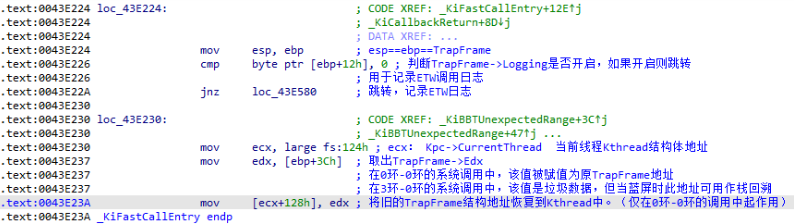

检查ETW日志是否需要记录。并为Kthread->TrapFrame成员赋值。可用于恢复旧TrapFrame或蓝屏时进行堆栈回溯。

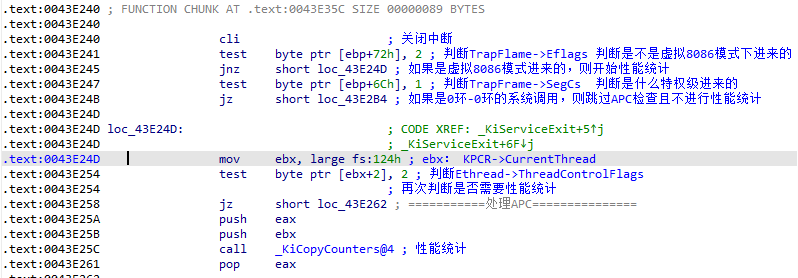

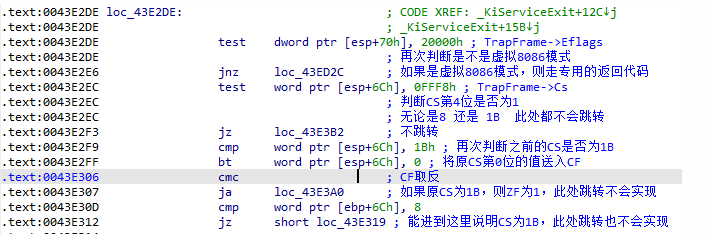

随后判断是否虚拟8086模式和之前的特权级。并相应的执行性能统计

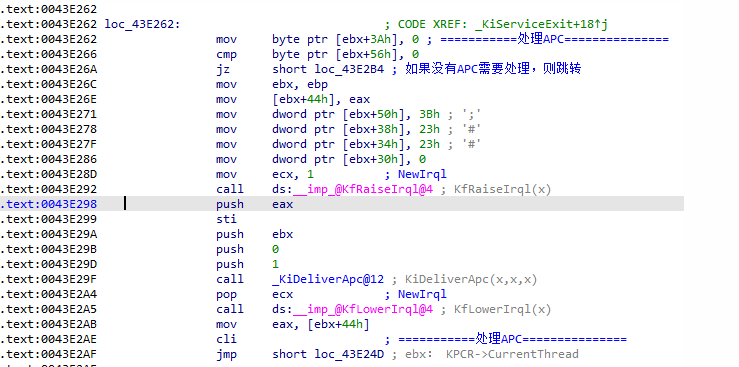

如果有APC需要处理则处理APC。

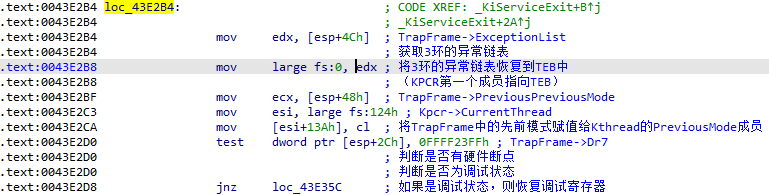

恢复异常链表及调试寄存器（如果为调试模式的话）。

进行一万个感觉没卵用的判断

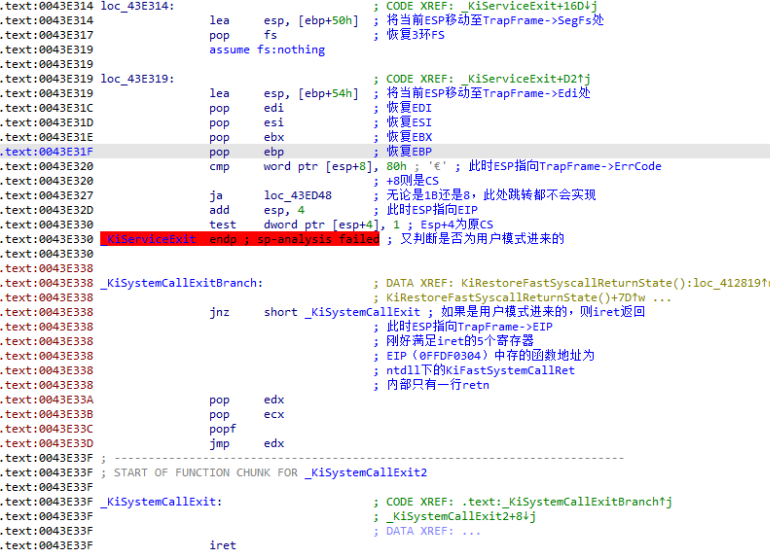

最后恢复各种寄存器，并以iret方式返回3环。

4、HOOK SSDT

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
#include<ntifs.h>

typedef struct _KSERVICE_TABLKSERVICE_TABLE_DESCRIPTORE_DESCRIPTOR
{
	PULONG_PTR FuncPoint;	//指向函数表
	PULONG Count;			//调用的次数
	PULONG Limit;			//函数个数
	PUCHAR ArgsPoint;		//参数列表
}KSERVICE_TABLE_DESCRIPTOR, *PKSERVICE_TABLE_DESCRIPTOR;


EXTERN_C PKSERVICE_TABLE_DESCRIPTOR KeServiceDescriptorTable;




typedef NTSTATUS(NTAPI *fnNtOpenProcess)(_Out_ PHANDLE ProcessHandle, _In_ ACCESS_MASK DesiredAccess, _In_ POBJECT_ATTRIBUTES ObjectAttributes, _In_opt_ PCLIENT_ID ClientId);


fnNtOpenProcess lpOpenProcess = NULL;

PVOID HookSSDT(ULONG serviceIndex, PVOID hkFunc)
{
	ULONG func_offset = serviceIndex & 0xFFF;
	PULONG_PTR func_pointer = &((KeServiceDescriptorTable->FuncPoint)[func_offset]);
	PHYSICAL_ADDRESS tmp = MmGetPhysicalAddress(func_pointer);
	PULONG_PTR mapAddr = MmMapIoSpace(tmp, PAGE_SIZE, MmCached);
	if (mapAddr > 0)
	{
		PVOID origin = (KeServiceDescriptorTable->FuncPoint)[func_offset]; //获取原始函数
		*mapAddr = hkFunc;//hook函数
		return origin;
	}
	return NULL;
}

VOID unloadDrv(PDRIVER_OBJECT pDrv)
{
	HookSSDT(0xBE, lpOpenProcess);
}

NTSTATUS NTAPI MyNtOpenProcess(_Out_ PHANDLE ProcessHandle, _In_ ACCESS_MASK DesiredAccess, _In_ POBJECT_ATTRIBUTES ObjectAttributes, _In_opt_ PCLIENT_ID ClientId)
{
	PEPROCESS eproc = NULL;
	NTSTATUS status = PsLookupProcessByProcessId(ClientId->UniqueProcess, &eproc);
	if (NT_SUCCESS(status))
	{
		PUNICODE_STRING imageName = NULL;
		status = SeLocateProcessImageName(eproc, &imageName);
		if (NT_SUCCESS(status))
		{
			UNICODE_STRING target = {0};
			RtlInitUnicodeString(&target, L"\\Device\\HarddiskVolume2\\内核工具包\\Loader\\InstDrv.exe");
			if (!RtlCompareUnicodeString(imageName, &target, TRUE))
			{
				DbgPrintEx(77, 0, "hook \r\n");
				return STATUS_ACCESS_VIOLATION;
			}
		}
	}

	return lpOpenProcess(ProcessHandle, DesiredAccess, ObjectAttributes, ClientId);
}




NTSTATUS DriverEntry(PDRIVER_OBJECT pDrv, PUNICODE_STRING pReg)
{
	pDrv->DriverUnload = unloadDrv;

	lpOpenProcess = HookSSDT(0xBE, MyNtOpenProcess);
	if (lpOpenProcess>0)
		DbgPrintEx(77, 0, "ok\r\n");
	else
		DbgPrintEx(77, 0, "no\r\n");


	return STATUS_SUCCESS;
}

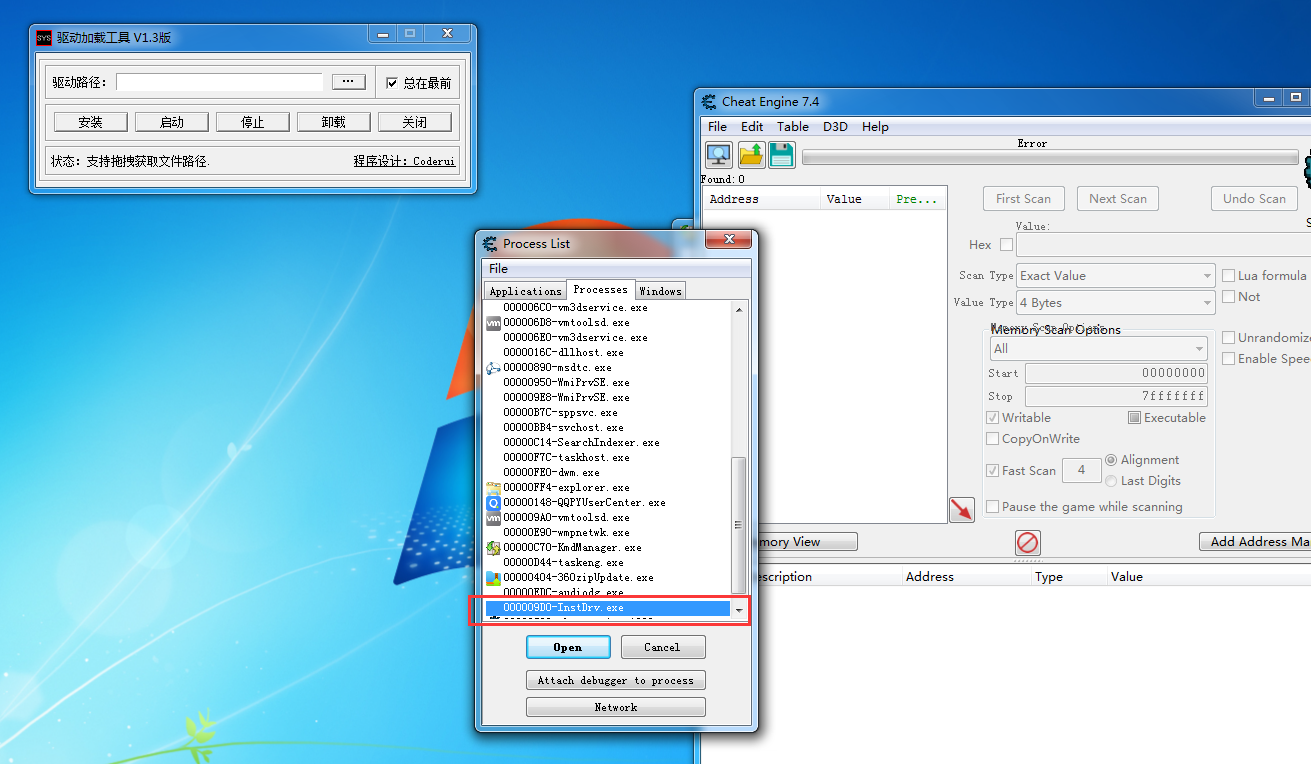

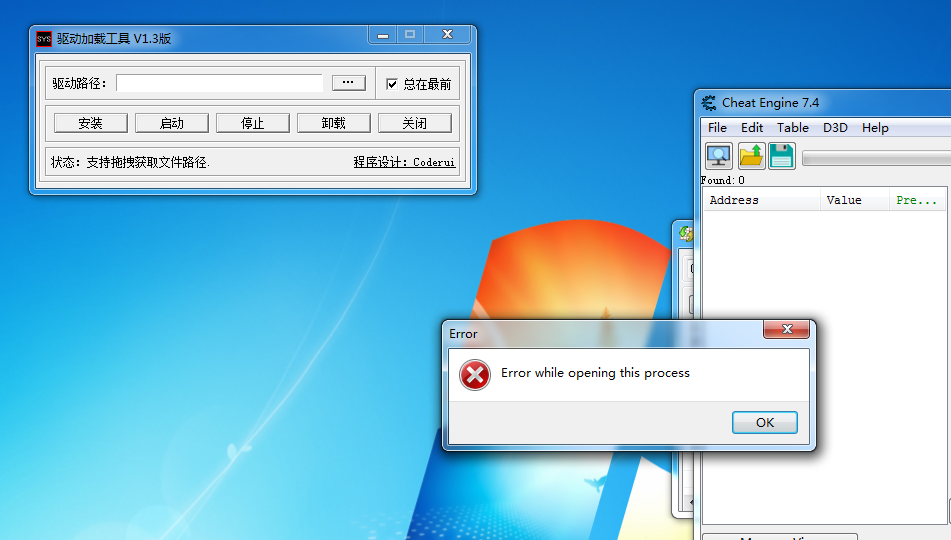

通过HOOK OpenProcess函数判断如果打开的进程为InstDrv则直接返回失败，效果：CE对进程InstDrv无图标。

打开进程失败。

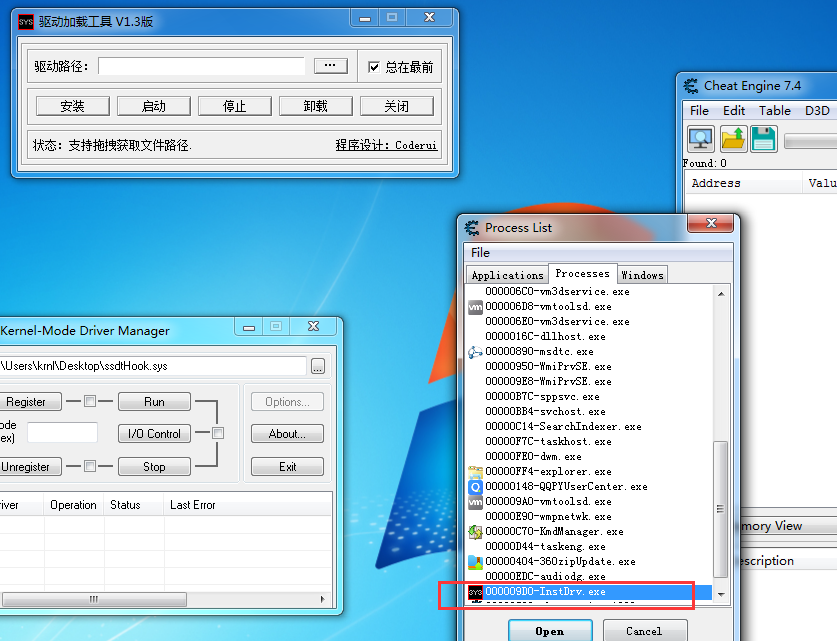

驱动卸载后，一切正常。

5、PreviousMode理解

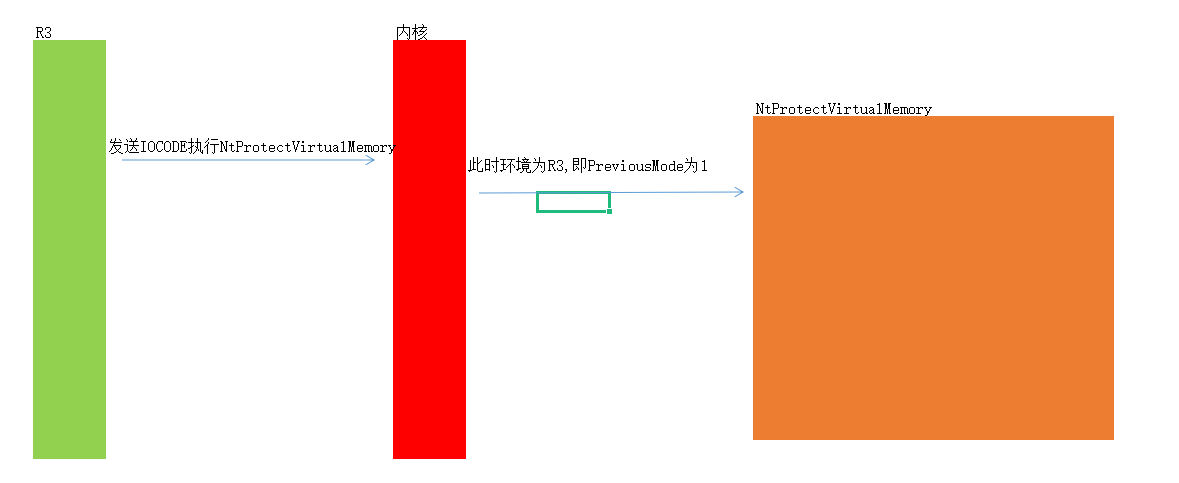

假如R3向驱动发送了一个信息号，让驱动执行函数NtProtectVirtualMemory,此时R0的PreviousMode为1，即为三环。

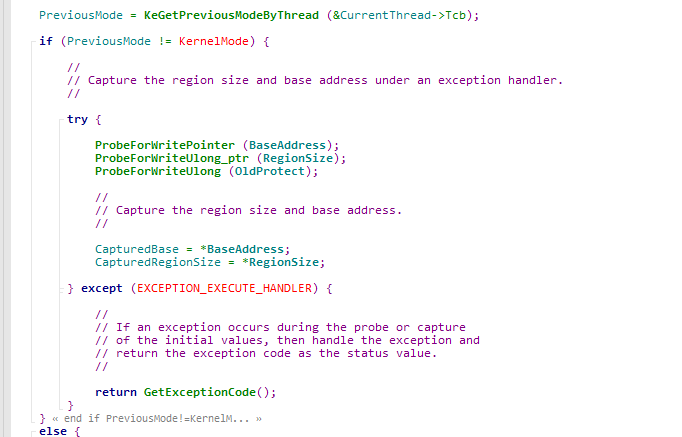

打开WRK查看函数NtProtectVirtualMemory流程

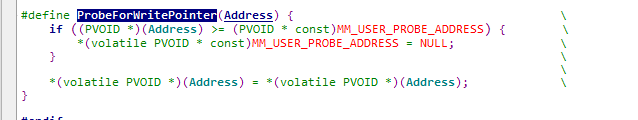

可以看到如果PreviousMode不是KernelMode，则会判断当前传进来的参数是否可读，否则会跑出一个异常。这里的坑就是,假设通过驱动修改某个进程地址的属性，那么此时BaseAddress属于R3的内存范围,因此这里的判断就会出错,进入异常。

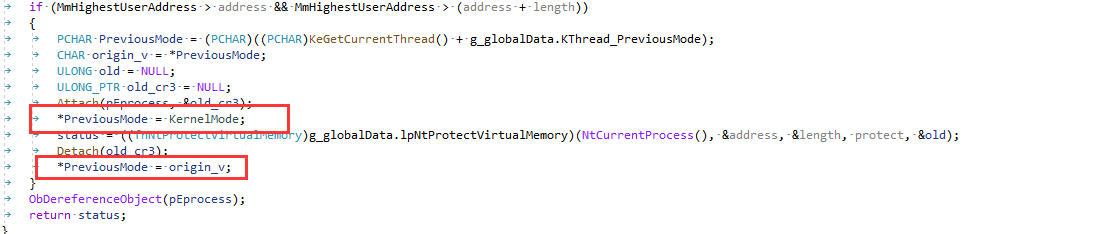

因此需要在调用的时候修改PreviousMode。

调用完毕后再修改回来。

RELATED POSTS
x64页表自映射
由于微软需要管理内存，内存由cr3维护，但r3又不能访问物理内存，因此微软设计了一种页表基址的基址；x64下分有pml4、pdpt、pde、pte四个表，每个表的表头地址用一个固定的虚拟地址进行保存，这个地址就被成为页表基址 页表自映射原理...
Windows内核, 内核开发 Nov 03 2 min
Windows内核双机调试
传统模式BCD搭建1、系统设置打开CMD，输入下列指令后回车，会得到一个 &#123;ID&#125;。 Text1bcdedit /copy &#123;current&#125; /d DebugEntry 将&#123;ID&#125...
Windows内核, 双机调试, WinDbg +2 Feb 18 1 min
x86保护模式
1、保护模式简介CPU分有：实模式、保护模式、虚拟8086模式，大多数操作系统都运行在保护模式下。 保护模式主要是用来保护寄存器、数据结构、指令，实际上也就是保护寄存器，因为cpu的数据都存放在寄存器中。 保护模式的特点：段和页。 实模式：...
Windows内核, 内核开发 Sep 17 17 min
x86进程线程
一、ROCESS1、EProcess进程结构，每个进程都有这样一个结构。EPROCESS中还有一个KPROCESS，其中EPROCESS被称为执行体,主要是给R3进行访问；KPROCESS才是真正的对象结构。 123456789101112...
Windows内核, 内核开发 Oct 03 14 min
x86驱动开发
WDK下载链接:https://learn.microsoft.com/zh-cn/windows-hardware/drivers/download-the-wdk,根据页面对应内容下载即可。 x86驱动打开只能使用&lt;&#x3D;w...
Windows内核, 内核开发 Oct 01 2 min
DCOM绕过PPL反射调用.Net原理
本篇只是记录James Forshaw, Google Project Zero提供的文章进行学习笔记，并非复现过程。具体细节还是去观摩大佬的文章学习比较好(参考链接1)。 攻击原理Windows COM (Component Object...
红队技术, Windows内核, COM注入 Mar 17 1 min
View More Posts
