UE引擎研究笔记

2024-05-24

对UE的反射名（可选 or 全部）进行HASH，且不影响游戏原始的运行效果。
对结构体进行随机化。

实现思路

① 源码级

    （宏实现）编译期处理所有gen.cpp字符串

    资源预处理

    处理代码中对反射名的引用

② bin层

    直接对bin数据的字符串处理

混淆反射的思路：

1、只有正式&编译打包时，才会hash；避免直接对gen.cpp哈希后，影响编辑器。

2、资源预处理。这个东西可以理解为数据初始化的存档，里边记录着对象反射的序列化数据，用于加载时反序列化初始到对应对象中；因此如果只单纯对gen.cpp进行hash，那么游戏初始化对象时，遇到带有资源的属性直接报错。

目前只修改UE4下边gen.cpp中非对象类型的反射名，游戏能跑通，打包编译也正常，下一步研究一下资源预处理。

记录

开发&调试环境相关

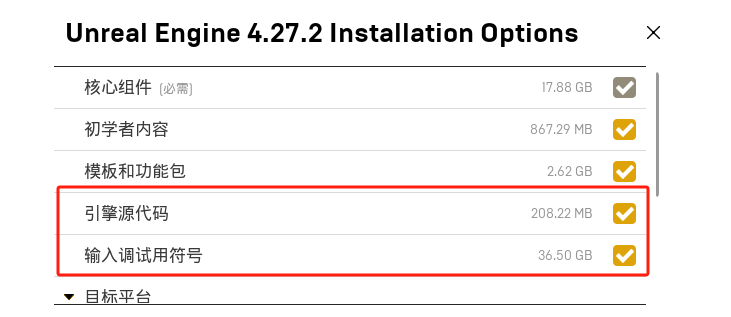

确保安装UE引擎是勾选输入调试用符号，不然没法对UE引擎部分进行调试。

vs中四种编译模式：DebugGame、DebugGame Editor、Development、Development Editor、Shipping。

带Editor：对UE4Editor.exe进行调试，这个模式下也是可以调试游戏的，只需要在编辑器中点击启动。
不带Editor：直接对游戏进行调试。

其中Debug、Development、Shipping的区别简单说就是编译优化程度不同（低→高）。

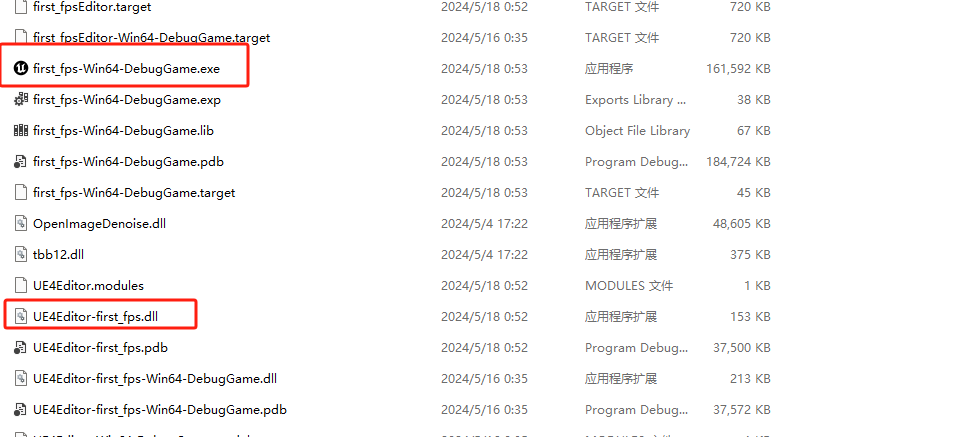

当以Editor模式调试时，项目工程目录下的Binaries会生成一个dll文件，该文件实际上为游戏本体，用于加载到编辑器中。（Editor选项的编译产物为DLL，反之为EXE）。

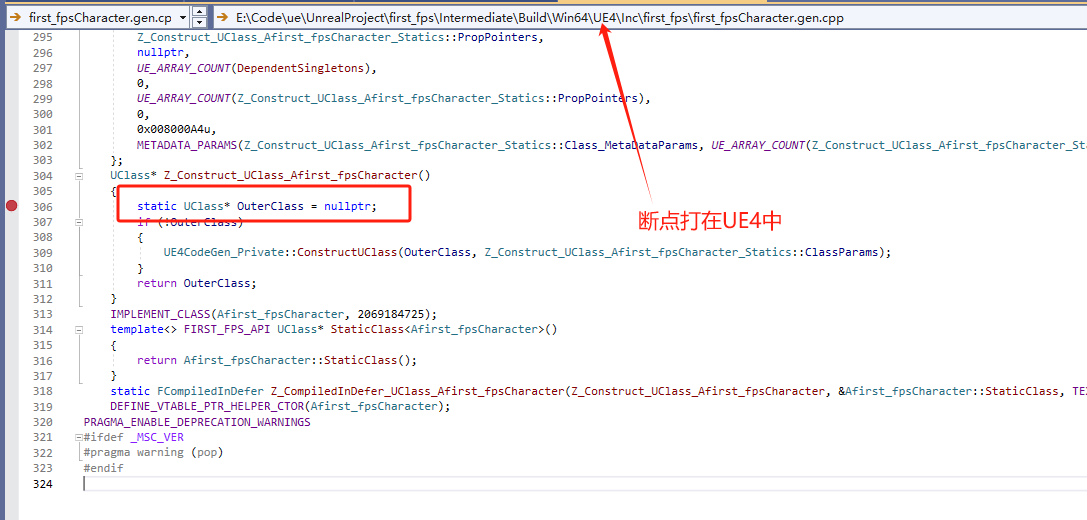

使用VS调试时，发现被编译的gen.h和gen.cpp的来源会根据选择的调试目标进行重定向。例如当前选择的调试目标为DebugGame Editor，并且断点打在UE4中，但是拉起调试后，断点却断在了UE4Editor中；以调试目标为DebugGame时，也会发生相同的情况。（断点在UE4Editor，却断在UE4中）

验证编译产物的反射名。

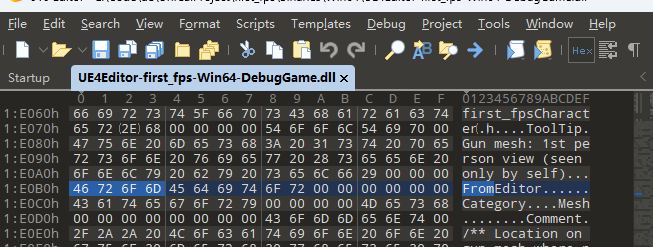

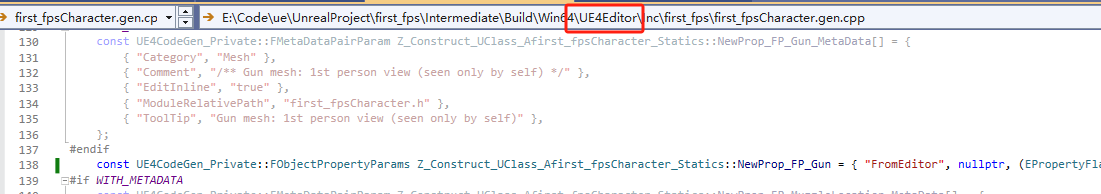

带Editor编译时：

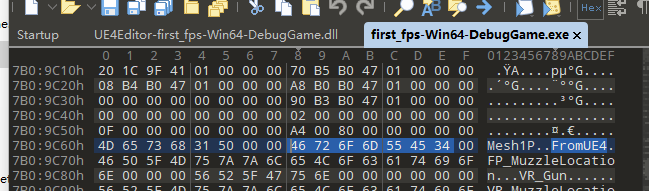

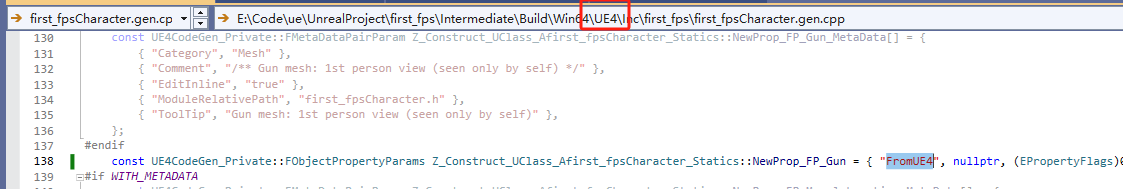

不带Editor编译：

知识相关

术词

COD：Class Default Object”，即“类默认对象”。在UE中，每一个类（UClass）都有其对应的CDO。复制或者实例化一个类型对象的时候，CDO不会被重新创建，尽管后续该实例可能会有一些数据被修改，但它们的CDO其实还是一直不变的，相同类型的所有实例都是共享的同一个CDO，所以CDO很适合用于做一些所有对象共享的操作与数据存储。

由 UClass::GetDefaultObject() 获取到的为类的 CDO 对象。它由引擎自动创建，编程时需要注意避免在 CDO 中处理非必要的逻辑。CDO 对象的主要作用就是用于为类提供默认值。例如我们在编辑器中编辑的蓝图类的属性就是保存在该蓝图类的 CDO 中，且在构造此蓝图类的实例时会以其 CDO 作为默认的模板对象来初始化蓝图类实例的属性。此外 CDO 对象是具有稳定的网络路径的，可由网络同步其引用( 参考此链接)，这使得我们在同步一个 UObject 对象的属性时，仅需同步和 CDO 中不同的属性即可。同样的道理在序列化时也只需保存和 CDO 中不同的差异属性即可。

资源

https://www.cnblogs.com/sin998/p/15501520.html

资源路径，右键资源，点击复制引用。

会得到一串字符串：Blueprint’/Game/FirstPersonCPP/Blueprints/FirstPersonCharacter.FirstPersonCharacter’

红色部分

是资源的类型，平时加载资源的时候也可以不要，加载函数内部会截掉这部分只留单引号里面的路径，所以其实前面这个StaticMesh或Blueprint可以不写，在编辑器Content Browser里右键点资源拷路径是有这部分的，我猜引擎留着这部分可能是为了用户清楚他的类型是什么，更方便识别一些，这个只是给人看的，程序不看这个。

绿色部分

是资源的分区。大部分资源的路径都是以/Game开头，这个其实表示这个资源是在游戏的Content目录下面，也可以是/Engine就表示引擎下面的，比如下图，或者对应插件目录。

蓝色部分

实际资源路径，表示资源在哪个文件夹下面。

黄色部分

资源的包(Package)名，也就是这个资源所在的真实物理资源文件（uasset/umap）的名字，包其实就是UE4将对象按照自己的规则序列化到磁盘上的文件，在Content Browser里看到的每一个文件都是一个包。

紫色部分

资源的对象名，因为物理的资源文件里面可能有多个对象，这个名字可以唯一标识包的内部每个对象的唯一名字。比如蓝图资源里有多个UObject，一个关卡文件里有多个Actor，一个UI蓝图里有多个控件。如果不写，UE4的某些接口会默认以包名补充到后面，也就是说默认使用和包名相同的对象名，但有的接口又可能不做处理，所以还是建议写。如果用的不是默认对象，而是资源对象的类，就要在后面加一个_C，如果是CDO对象，就要在前面加Default__。

冒号部分

子对象名，有些资源路径后面会带冒号：接一个文件名，这种其实是对象的子对象名，有的资源对象内部有子对象，比如C++类里的子类，这个不常用，知道即可。

若对象名带有“_C”表示这是一个蓝图产生类(GeneratedClass)，没加的代表是蓝图类。

ParentClass是蓝图要编辑的对象的父类。

蓝图和GeneratedClass就好像修改器和存档的关系，如果我们把UE4运行起来的世界看做是一个没有实时存档功能的上古游戏，那么，我们需要游戏存档（GeneratedClass）我们才能游玩，而我们要修改存档只能使用特定的修改器（特定类型的Blueprint）。而游戏运行起来后完全不需要修改器，只需要游戏存档。每次当我们点击蓝图的Compile编译按钮时，相当于我们使用修改器编辑存档后点击保存，只有点击保存了我们的修改才有效。

资源是一种 “既可以被序列化成文件(.uasset、.umap) 保存在硬盘” , 又可以 “从硬盘加载然后反序列化到内存中(UObject)” 的对象，主要用来存贮游戏资源（比如：蓝图，贴图，骨骼，声音，特效等）.从硬盘加载资产文件以后，在内存中就可以把它当作UObject对象使用了；比如：UBlueprint、UTexture2D、USkeletalMesh、 USoundWave 等

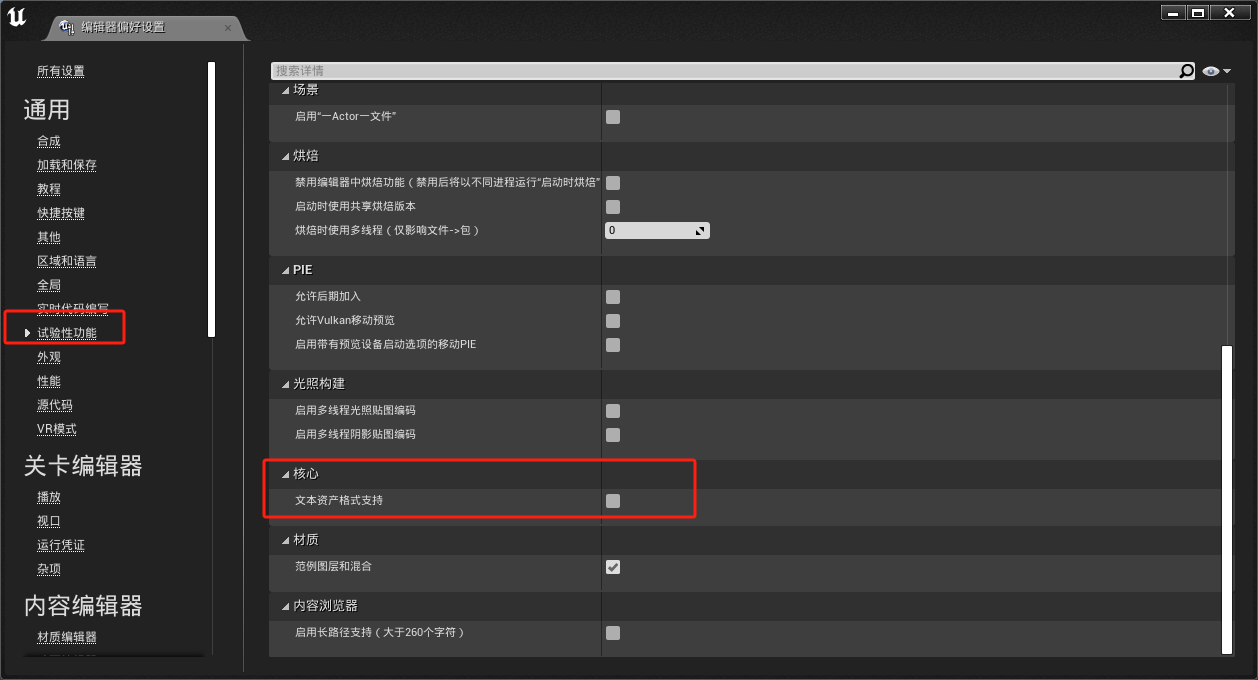

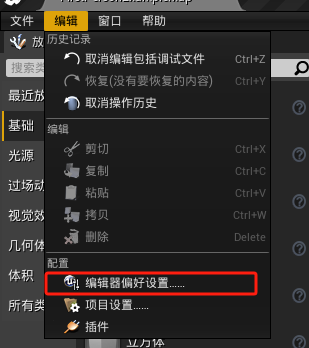

勾选

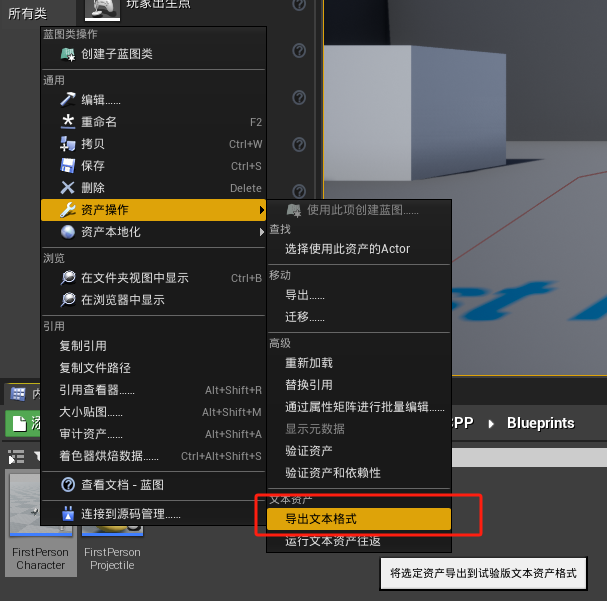

点击

会在对应资源下生成utxt文件。

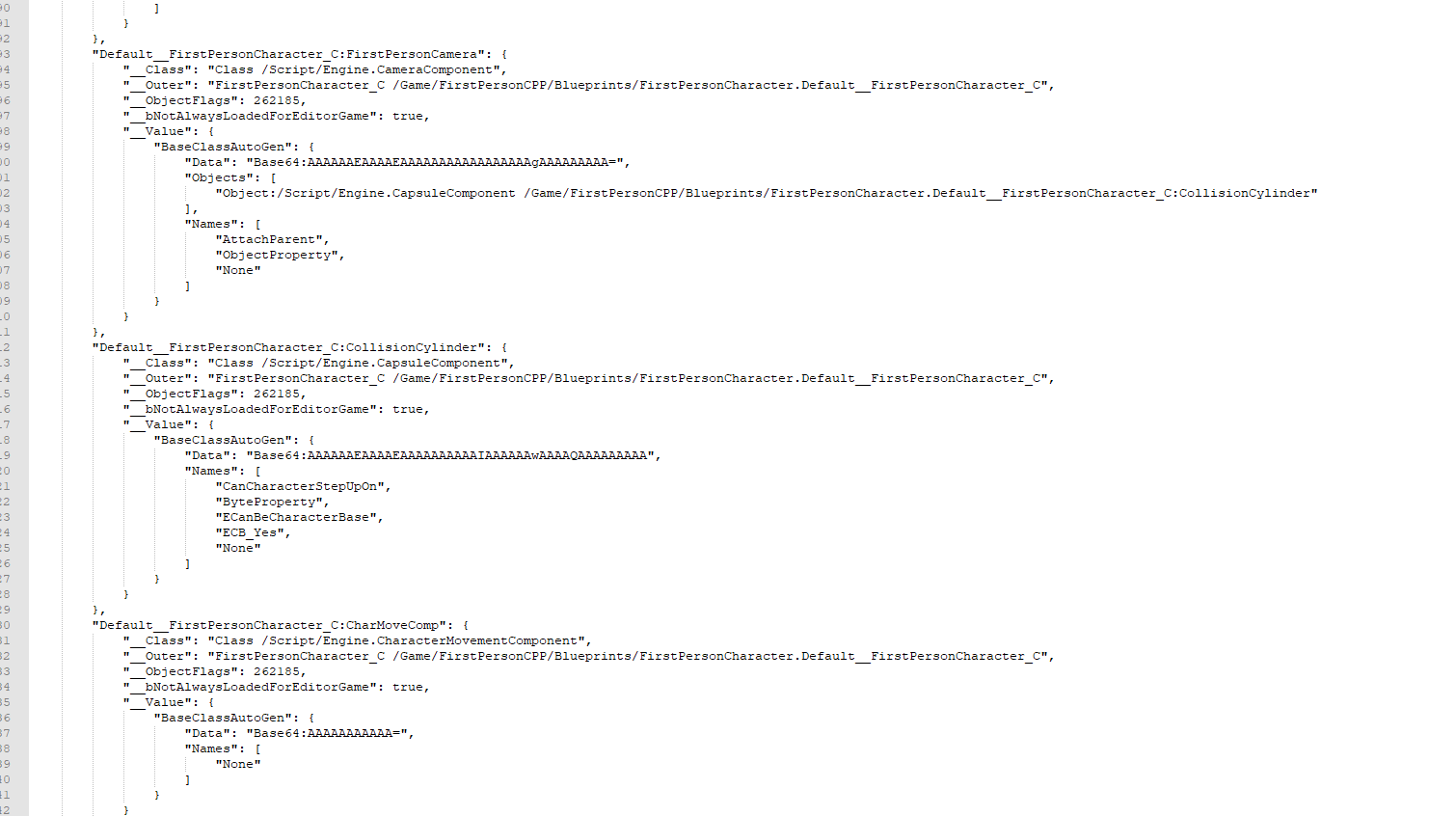

该文件以json格式保存资源的存储内容（简化过），可以大概进行浏览。

Cook
什么是Cook（烘焙）？

Cook简单而言就是对“没用”资产的提出过程，比如在日常开发过程中，我们需要调试，以及有些功能只有在编辑器下才可用，资产中也会携带与正式发布版无关的功能或者相关内容，Cook的过程就是对这一类我们不需要的东西做剔除，然后只保留游戏相关的部分，这个过程就是的Cook。

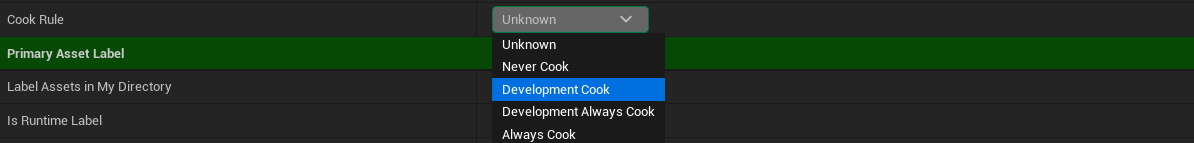

理解了Cook的概念再对上面做参数介绍的时候有关Cook的部分这里做一下说明：

https://img-blog.csdnimg.cn/img_convert/998b0a3a3c3bec61954bb5656cd296c0.png

Unknown：相当于自动Cook，如果有对此资源的引用就Cook，如果没有就不Cook
Never Cook：永不Cook，如果存在对它的引用会报错
Development Cook：在Development打包条件下有引用就会Cook
Development Always Cook：在Development打包条件下永远会Cook
Always Cook：在Development或者Ship打包条件下永远会Cook

总结：只要有对资产的引用，就应该做Cook操作。

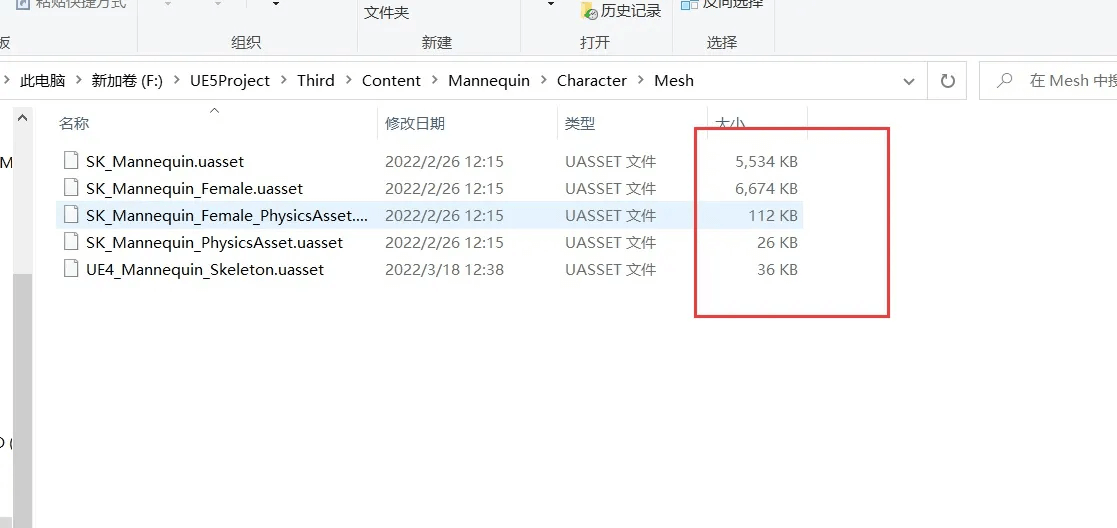

Cook前后资产对比：

https://img-blog.csdnimg.cn/img_convert/0531b84303c5e0e3d9515674c9949dfc.png

图片引擎中的资产大小

https://img-blog.csdnimg.cn/img_convert/eb99efea0d99d9b23801203f13ea5893.png

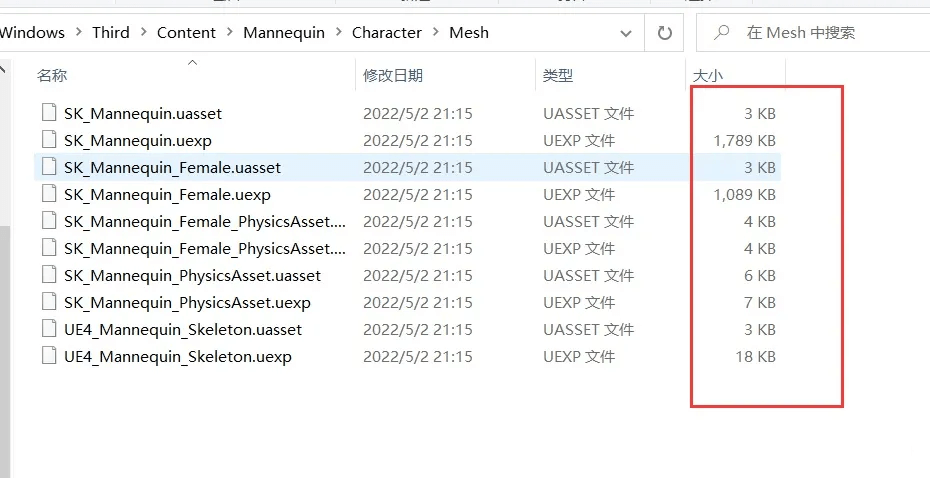

Cook之后的大小

从对比可知，Cook前后资产大小的变化，一般会减小，因为去掉了编辑器相关的部分。

反射相关

反射中间文件（gen.h、gen.cpp）,由UHT生成，存放下列两个位置

路径	作用
X:/ProjectSource/Intermediate/Build/Win64/UE4	实际生成到EXE中
X:/ProjectSource/Intermediate/Build/Win64/UE4Editor	在UE4Editor面板中显示

如果想重新生成反射文件有两种方法：

1、vs点击重新生成解决方案。

2、删除反射文件，编译 or 运行编辑器时会自动生成。

3、打包时，好像会判断时间戳，太久的话会重新生成

当同步修改gen.cpp和cpp中的内容

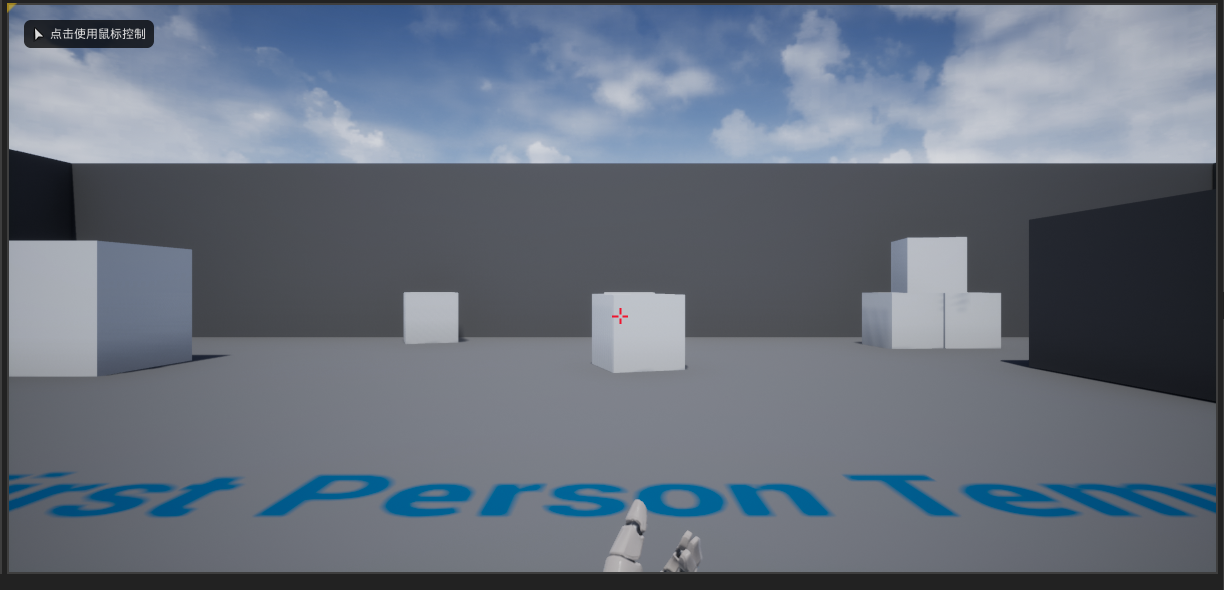

会出现一个情况，进入游戏后枪不见了！

这是因为uasset资源绑定的反射名(gen.cpp)没有修改。进入编辑器中右键对象-浏览至资产。

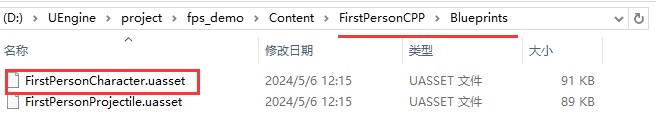

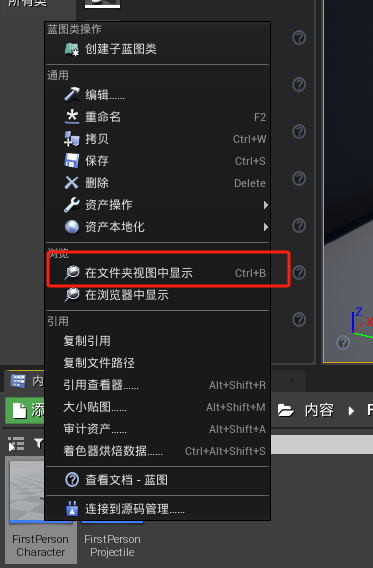

点击在文件夹视图中显示

此时定位到对应文件，直接二进制编辑器大概，搜索原反射名

可看到资源中保存的数据名未改变，要改变有两种方式：

1、重新在编辑器中设置。

2、修改二进制bin，但是需要注意字符串长度与原反射名一致。

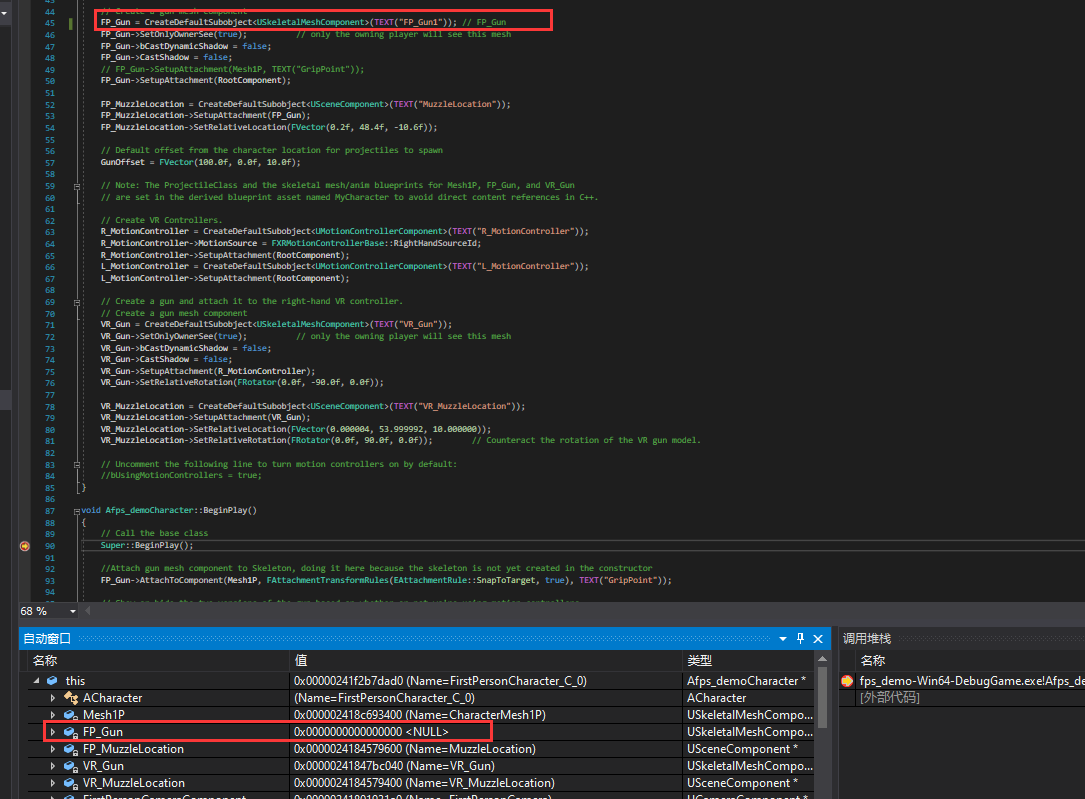

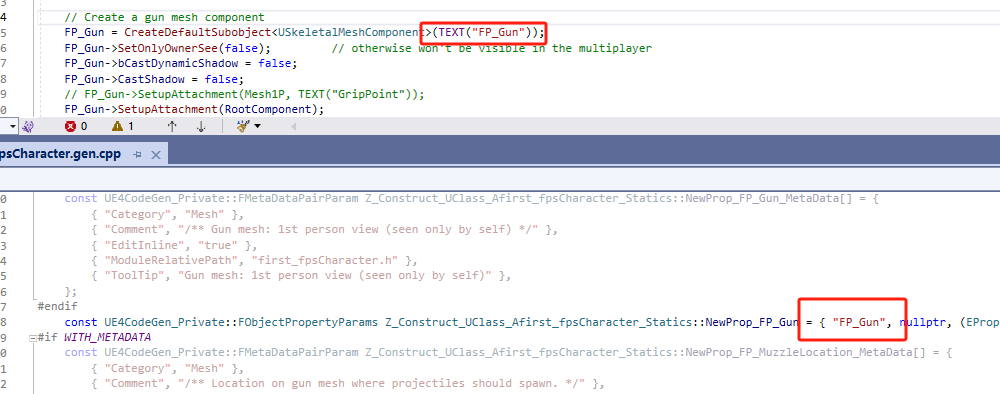

代码层探究CreateDefaultSubobject与反射的作用，以UE4Editor为例。

序号	.cpp	gen.cpp	结果
1	`FP_Gun`→`FP_Gun`	`FP_Gun`→`FP_Gun111`	编译后重新打开调试器，可看到面板的反射名变了，且加载的资源、数据项、数据依旧正常。
2	`FP_Gun`→`FP_Gun111`	`FP_Gun`→`FP_Gun`	编译后重新打开调试器，面板可搜索到FP_Gun，但是不可编辑，也缺少了很多项数据，编辑器中运行时崩溃。
3	`FP_Gun`→`FP_Gun111`	`FP_Gun`→`FP_Gun111`	编译后重新打开调试器，可看到面板的反射名变了，且数据项都正常，只是缺少数据；与1情况相同，只是数据都清空。
4	`FP_Gun`→`FP_Gun111`	`FP_Gun`→`FP_Gun11`	与3相同
